Настройка и регулировка водяного тёплого пола

Настройка и регулировка водяного тёплого пола

Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

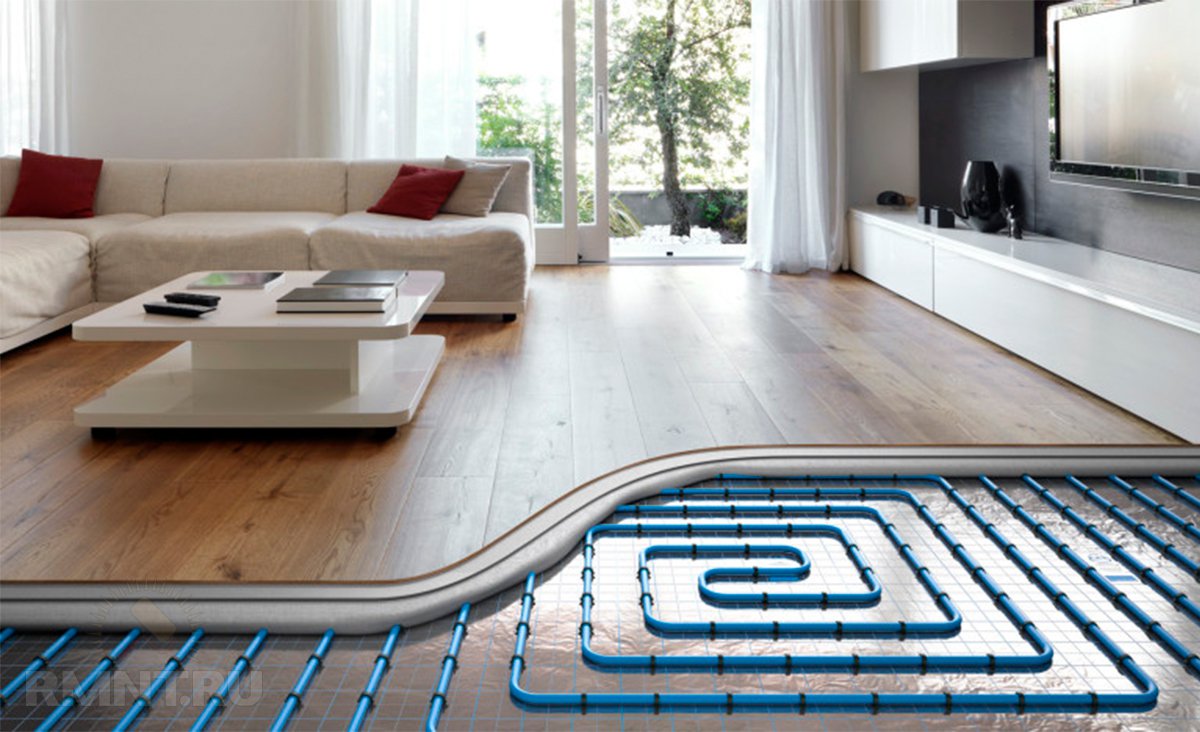

Настройка и регулировка водяного тёплого пола

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Настройка и регулировка водяного тёплого полаТиповая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Настройка и регулировка водяного тёплого полаСамый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Настройка и регулировка водяного тёплого пола

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Настройка и регулировка водяного тёплого пола

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

Настройка и регулировка водяного тёплого пола

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Настройка и регулировка водяного тёплого пола

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Читать еще:  Регулировка термостата теплого пола

Настройка и регулировка водяного тёплого пола

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Настройка и регулировка водяного тёплого пола

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Регулировка теплых полов kan

Группа: Участники форума
Сообщений: 194
Регистрация: 1.3.2008
Пользователь №: 16121

В сервоприводе шток клапан перемещает электромотор (иногда через редуктор)
В термоприводе (термоэлектрический привод) шток клапана перемещает сильфон, который расширяется-сжимается вследствии нагрева его катушкой.

Пример термоэлектрическего привода, с описанием принципа работы есть на данфоссе. привод TWA.
Такую систему управления имеет любой серьезный производитель ТП. Сам много раз устанавливал uponor

Сообщение отредактировал arch_artem — 17.4.2009, 13:17

jota

Просмотр профиля

Группа: Участники форума
Сообщений: 20262
Регистрация: 8.8.2007
Из: Vilnius
Пользователь №: 10542

xpyct

Просмотр профиля

Группа: Участники форума
Сообщений: 22
Регистрация: 7.4.2009
Пользователь №: 31792

Ну так я и имею ввиду сан узлы, а насчет инерции это тоже дело поправимое, протяженность контура уменьшаем и все, конечно тогда резко увеличиваеться количество контуров но чего не сделаешь ради того чтоб богатые люди комфортно жили

Инерция теплого пола определяется не длиной колец, а массивностью и большим термическим сопротивлением покрытия пола.
Конфортности от изменения температуры поверхности пола не прибавить. Регулировка температуры воздуха теплыми полами мизерна — малый диапазон допустимых температур и незначительный вклад в тепловой баланс.
Вчитайтесь в постиг jota: " . задача ТП сводится не к поддержанию Твн, а к поддержанию постоянной комфортной температуры поверхности пола. А это не требует ни приводов на коллекторе, ни комнатных термостатов, а требует регулировку общей температуры в ТП (тепловом пункте) и балансировку колец" и будет понятно, что регулировка температуры воздуха теплым полом будет непрофессиональна!

Сообщение отредактировал Любознательный — 23.4.2009, 8:53

xpyct

Просмотр профиля

Группа: Участники форума
Сообщений: 22
Регистрация: 7.4.2009
Пользователь №: 31792

Ну насчет покрытия пола ты прав от части по тому как оно может быть с хорошей теплопроводностью, а может и не очень, на счет длинны контура ты наверное не много не понял, инерционность по длинне заключаеться в том что датчик регулировки узнает правильно ли он срегулировал только после того как отрегулированный теплоноситель пройдет через весь контур и подаст новый сигнал на датчик который в свою очередь может опять поправить положение привода, на самом деле на счет общей регулировки вы немного не правы, я считаю что температура в сан узле, бассейне во входном тамбуре и спорт зале должна всетаки отличаться

Надо определиться с терминами. Во-первых, что регулируем: температуру воздуха в помещении или температуру теплоносителя в контуре теплых полов.
Задать разный уровень нагрева пола в разных помещениях можно установив расход по контурам балансировочными клапанами при настройке системы отопления, а увеличивать или уменьшать этот уровень в небольших пределах качественным регулированием температуры теплоносителя в тепловом пункте , например по погодному датчику.

Читать еще:  Регулировка давления теплого пола

Насчет длины петель. Я сообщал, что определяющим фактором является инерционность покрытия. Прохождение теплоносителя по петле не превышает двух-трех минут, а прогрев пирога над трубами составляет 10-20 минут. Таким образом разгонная характеристика системы определяется инерционностью покрытия, а вклад в инерционность системы длины трубок незначителен.

С регулировкой температуры воздуха в помещении намного эффективней справятся термоголовки на радиаторах.

xpyct

Просмотр профиля

Группа: Участники форума
Сообщений: 22
Регистрация: 7.4.2009
Пользователь №: 31792

Надо определиться с терминами. Во-первых, что регулируем: температуру воздуха в помещении или температуру теплоносителя в контуре теплых полов.
Задать разный уровень нагрева пола в разных помещениях можно установив расход по контурам балансировочными клапанами при настройке системы отопления, а увеличивать или уменьшать этот уровень в небольших пределах качественным регулированием температуры теплоносителя в тепловом пункте , например по погодному датчику.

Насчет длины петель. Я сообщал, что определяющим фактором является инерционность покрытия. Прохождение теплоносителя по петле не превышает двух-трех минут, а прогрев пирога над трубами составляет 10-20 минут. Таким образом разгонная характеристика системы определяется инерционностью покрытия, а вклад в инерционность системы длины трубок незначителен.

С регулировкой температуры воздуха в помещении намного эффективней справятся термоголовки на радиаторах.

Гребенка для теплого пола

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Устройство и принцип работы

В процессе раскладки труб греющих контуров их концы со всех помещений сходятся в одном месте, где к ним происходит подключение гребенки теплого пола. Она представляет собой распределительно-смесительный узел, чьей задачей является:

  • уменьшить температуру теплоносителя, поступающего от котла. Для подачи в напольную систему нужна вода с температурой не более 45 °С, а теплогенератор редко нагревает теплоноситель до столь низкого порога. Обычно на входе в гребенку держится минимум 55 °С;
  • обеспечить потребное количество теплоты для каждого помещения. Тут распределительная гребенка работает как регулятор отпуска тепловой энергии, управляя расходом теплоносителя в каждом контуре.

Распределитель для теплых полов визуально напоминает большие гребенки отопления, устанавливаемые в тепловых пунктах. В нем также есть 2 горизонтальных коллектора – подающий и обратный, к которым присоединяются потребители, в нашем случае – греющие контуры. С торцов к патрубкам коллекторов подводится теплоноситель от главной магистрали – из котельной. Типовая схема подключения гребенки представлена на рисунке:

Коллектор с накладным датчиком температуры

Для регулирования количества воды, уходящей в каждый из контуров, на одном из коллекторов установлены клапаны с нажимным штоком. Регулировку можно производить как вручную, так и с помощью различных средств автоматизации, например, сервоприводов. Чтобы контролировать количество теплоносителя, отводы от второго коллектора оборудованы колбами расходомеров. Подробно устройство гребенки показано на схеме:

коллектор с насосом

Здесь видно, что помимо перечисленных выше элементов, важной частью гребенки является циркуляционный насос. Без него ни один контур не сможет работать, поскольку именно насос, установленный между двумя коллекторами, отвечает за циркуляцию теплоносителя по трубам.

Естественным путем вода в теплых полах не движется, только с принудительным побуждением. Соответственно, при отсутствии электроэнергии система функционировать не сможет.

Сам же принцип работы гребенки заключается в следующем. Горячая вода, пришедшая от котла, попадает в необходимом количестве во все контуры, побуждаемая к движению насосом. Причем теплоноситель движется по кругу до тех пор, пока его температура не упадет ниже установленной. Так как температуру воды контролирует датчик трехходового клапана, то после ее снижения клапан начнет открывать путь воде из котловой магистрали, подмешивая ее к остывшему теплоносителю.

принцип работы гребенки

Когда температура в коллекторе возрастет до заданного предела, трехходовой клапан снова перекроет магистраль. Насос гребенки теплого водяного пола работает безостановочно, обеспечивая циркуляцию внутри системы, независимую от других тепловых сетей дома. Для опорожнения узла конструкцией гребенки предусматривается установка сливных кранов. С целью выпуска воздуха из этой обособленной системы схема может быть дополнена автоматическими воздухоотводчиками.

Как собрать гребенку теплого пола?

Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:

Примечание. По договоренности с фирмой – продавцом может поставляться гребенка в сборе, вам надо лишь указать число отводов для присоединения труб. Циркуляционный насос, трехходовой клапан и прочая арматура в комплект не входит, их надо приобретать отдельно. Зачастую они продаются в виде отдельного узла, что подсоединяется к коллекторам гребенки.

Распределительный коллектор с насосом

На данный момент распределительные узлы изготавливаются из таких материалов:

  • латунь;
  • нержавеющая сталь;
  • пластик (полиамид).

Устройство коллектора

Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.

Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.

Совет. Самодельная гребенка из полипропилена не должна выглядеть так расхлябано, как на фото, показанном выше. Чтобы сделать все красиво, надо тщательно подобрать длину ниппелей из труб, тогда тройники станут плотно прилегать друг к другу.

Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.

Читать еще:  Как регулировать расходомеры на коллекторе теплого пола

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

  • температура;
  • расход.

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

автоматическое управление гребенкой теплых полов

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.

Заключение

Внедрение автоматического управления гребенкой теплых полов – это идеальный вариант, позволяющий получить максимальную экономию тепловой энергии. Другое дело, что это удовольствие не из дешевых, да и система достаточно инерционна. Для прогрева или остывания стяжки, передающей тепло воздуху комнаты, требуется время.

Регулировка теплых полов расходомерами

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

  • 1 Принцип работы гребенки для теплого пола
  • 2 Монтаж гребенки теплого пола
  • 3 Регулировка системы теплого пола
  • 4 Простой способ регулировки температуры теплого пола
  • 5 Теплый пол. Регулирование температуры без смесителя. Как это получается.
  • 6 Регулировка температуры водяного теплого пола
  • 7 Коллектор для теплого пола. Три способа настройки расходомеров.
  • 8 RTL клапан регулировка температуры теплого пола
  • 9 Не греет теплый пол/ Проблема решается просто
  • 10 #водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом
  • 11 Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?
  • 12 Принцип регулировки теплых полов.
  • 13 Регулировка теплого пола

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Схема устройства гребенки

Монтаж гребенки осуществляется, согласно определенным условиям:

  • Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
  • Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
  • Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
  • После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
  • Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

  • Расход теплоносителя.
  • Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер - гребенка для теплого пола

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

  • Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
  • Термодатчик — фиксирует показания температуры теплоносителя.
  • Циркуляционный насос — направляет жидкость по контурам.
  • Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:
