Терморегулятор для батарей отопления — выбор и установка

Любая система отопления создается, исходя из проведенных теплотехнических расчетов. В учет принимаются наиболее неблагоприятные условия, при которых система будет справляться со своим предназначением. А вот при повышении температуры тепловая энергия тратится впустую, оставаясь невостребованной. Сделать условия проживания более комфортными, а заодно и сэкономить на отоплении, можно внеся коррективы в отопительную систему. Для этого применяются так называемые терморегуляторы для радиаторов отопления.

Такие устройства предназначены для регулировки температуры воздуха в помещении путем изменения потока теплоносителя на входе в радиатор отопления. Они позволяют лишь корректировать температуру, но не могут повысить теплоотдачу самой отопительной батареи. Терморегулятор также не подходит для чугунного радиатора, так как чугун обладает большой тепловой инерцией. В этом случае устройство не сможет полноценно регулировать температуру помещения.

Регулятор температуры на радиаторе отопления в домах с автономным отоплением поможет сэкономить до 25% энергоресурсов и обычно окупает себя уже в первый год эксплуатации. В домах с централизованной системой отопления терморегуляторы рационально использовать совместно с теплосчетчиками, что приводит к значительной экономии на коммунальных платежах.

Устройство и принцип работы терморегулятора

Если батарея отопления электрическая с терморегулятором представляет собой одно целое, то прибор для водяного радиатора отопления устанавливается отдельно.

Конструктивно терморегулятор состоит из 2-х элементов:

1. Клапан. В металлическом корпусе находятся запорный механизм: шток, седло и конус (тарельчатый клапан, золотник). Запорный механизм, опускаясь или поднимаясь, изменяет напор теплоносителя.
2. Термоголовка, управляющая работой клапана. Состоит из сильфона, наполненного газом или жидкостью, а также регулятора. Рабочее вещество сильфона реагирует на изменение температуры, меняя свой объем, что тем самым отражается на положении регулятора. Сильфон является очень долговечным элементом, выдерживающим многократные циклы сжатия и расширения.

Когда вещество в сильфоне нагревается, оно увеличивается в объеме. Происходит давление на поршень, который сдвигает запорный механизм. Конус механизма перекрывает частично или полностью поток теплоносителя. Когда рабочее вещество в сильфоне охлаждается, конус возвращается на прежнее место, вновь открывая доступ теплоносителю. Так поддерживается постоянная температура в данном помещении.

Преимущества использования терморегуляторов

Установленный на радиаторе отопления терморегулятор имеет следующие преимущества:

• Появляется возможность изменять температуру в каждом отдельном помещении, делая ее наиболее комфортной;
• Достигается экономия денежных средств за счет уменьшения подачи теплоносителя в дом;
• На терморегулятор для радиатора отопления цена установлена не слишком высокая, поэтому любой желающий может приобрести для своего дома несколько таких устройств;
• Дизайн приборов выполнен таким, чтобы удачно вписываться в любой интерьер помещения;
• Регулятор способен точно поддерживать заданную температуру. Погрешность составляет около 1 градуса;
• Установка и эксплуатация прибора не представляет никакой сложности.

Читайте также: Алюминиевые батареи и их особенности.

Тип терморегулятора

Бытовые терморегуляторы различаются своими запирающими и регулирующими элементами. Они бывают следующих типов:

1. Ручной. К нему относятся 2 разновидности устройств:

Шаровой кран. Простой запорный элемент, нормально функционирующий только в двух положениях: «Закрыто» и «Открыто». В промежуточном положении запорный шар подвергается воздействию твердых частиц теплоносителя, поэтому быстро выходит из строя. Шаровой кран не рекомендуется использовать в качестве терморегулятора.

2. Механический. На корпусе прибора имеется шкала температуры, по которой можно выставить желаемую температуру в помещении. Прибор будет автоматически поддерживать ее.

Механический термостат на радиаторе

3. Электронный. Это более сложное и дорогое устройство. Имеет массу настроек. Помимо установки температуры, такой прибор дает возможность выставить изменение температуры в помещении по расписанию (часы, дни недели).

Электронный регулятор температуры для радиатора

Тип температурного агента в сильфоне

В зависимости от вещества, находящегося в сильфоне, термоголовки могут быть:

1. Жидкостные. Такие устройства являются наиболее распространенными, обладают меньшей стоимостью.
2. Газовые. Позволяют более быстро и точно реагировать на изменения давления внутри прибора. Достаточно дорогие и популярные приборы производятся компанией Danfoss, которая славится качеством своего оборудования. Терморегуляторы Данфосс для радиаторов отопления способны без нареканий прослужить более 20 лет.

Количество труб в системе

В каждой индивидуальной системе теплоснабжения может быть разное количество труб. Поэтому и термоклапан для каждой из этих систем имеет свои конструктивные особенности:

1. Для однотрубных систем. Такая арматура обладает более широким сечением, так как в однотрубных системах не допускаются большие значения гидравлического сопротивления. Обозначается буквой «G»
2. Для двухтрубных систем. Прибор имеет более узкий корпус. Он допускает значительные показатели давления теплоносителя. Обозначается буквами «D» и «N». Также, в некоторых вариантах, допускается использование приборов с обозначением «G».

Способ подводки труб

Радиаторные терморегуляторы имеют разную конструкцию, которая выбирается в зависимости от места подхода отопительной трубы:

1. Прямые клапаны. Устанавливаются в тех случаях, когда труба к радиатору подходит сбоку.
2. Угловые клапаны. Их лучше ставить при нижнем подводе трубы.

Материал изготовления терморегулятора

Терморегуляторы для современных радиаторов отопления изготавливаются из материалов, имеющих повышенную стойкость к образованию коррозии:

1. Латунь. Некоторые модели имеют защитное покрытие из никеля.
2. Бронза. Часто металл защищают хромированием или никелированием.
3. Нержавеющая сталь. Это, пожалуй, наилучший вариант, но также и самый дорогой.

Тип датчика терморегулятора

1. Встроенный. Устанавливается на отопительных приборах, к которым имеется свободный доступ и когда возможна установка регулятора температуры на радиатор в правильном положении (горизонтально).

2. Дистанционный. Такой тип датчика монтируется в следующих случаях:

• радиатор находится в коробе, нише или завешен шторами;
• доступ к термодатчику затруднен;
• прибор находится на расстоянии менее 10 см от широкого подоконника;
• термоклапан установлен на радиаторе вертикально.

Особенности выбора терморегулятора

Выбирая терморегулятор для батарей отопления, внимание следует уделить следующим аспектам:

1. Диаметр клапана должен точно соответствовать диаметру трубы.
2. Приборы RTD-G применяются в однотрубных системах, а также в двухтрубных системах многоквартирных домов и в частных домах, где не установлены циркуляционные насосы.
3. Приборы RTD-N (-D) подходят для двухтрубных систем в новых постройках, а также в частных домах, в которых имеются циркуляционные насосы.
4. Устройство должно быть сертифицировано, а срок его гарантии должен составлять не менее 3-х лет.
5. Обратите внимание на трубу, подводящую теплоноситель к радиатору. В зависимости от направления ее подхода нужно выбрать регулятор — прямой или угловой.
6. Учитывайте тип соединительных гаек, которыми будет крепиться устройство к радиатору. Гайки могут быть накидными или обжимными.

Совет: Отдавайте предпочтение при покупке изделиям известных производителей. Например, хорошо себя зарекомендовали фирмы Danfoss, Caleffi, Far, Salus Controls, Oventrop. Их изделия отличаются долговечностью и точностью показаний.

Читайте также: Алюминиевые или биметаллические радиаторы — сравнение характеристик.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

• Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
• Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
3. Соединить терморегулятор с подающей магистралью.
4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.
6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.
7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика.

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
2. В комнате должен находиться обычный термометр.
3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
7. Клапан оставляется в данном положении.
8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Процесс установки клапана в отопительную систему достаточно прост. Всю работу легко можно проделать самостоятельно. Тем более, что терморегулятор можно устанавливать как на новую, так и на уже эксплуатируемую систему.

Терморегулятор для радиатора отопления или как обеспечить комнатную температуру в доме

С наступлением отопительного сезона не всегда получается поддерживать в жилье комфортную температуру, особенно это касается централизованных систем отопления. Решить данную проблему позволяет терморегулятор для радиатора отопления, однако не все знают, что это за прибор, по какому принципу он работает и как правильно его установить. Поэтому хочу рассказать о нем, и ответить на все часто задаваемые вопросы.

Терморегулятор позволяет поддерживать температуру в помещении на заданном уровне

Что такое терморегулятор

Температура радиатора, как известно, зависит от теплоносителя, собственно уровень его нагрева и регулируется. Но, бывают ситуации, когда возникает необходимость понизить уровень нагрева радиатора, не снижая температуру теплоносителя. В таком случае уменьшают его подачу в радиатор.

Проще всего это сделать при помощи вентиля, поставленного на входе. Но, точно отрегулировать температуру в помещении вентилем невозможно. Поэтому вместо вентиля целесообразней использовать терморегулятор (термоголовку), которым осуществляется точная регулировка температуры.

Схема устройства механической термоголовки в разрезе

Это прибор представляет собой клапан, который реагирует на температуру окружающей среды, и в автоматическом режиме перекрывает или открывает входное отверстие радиатора. Принцип работы основан на использовании в приборе жидкостей или газов, которые сильно меняют свой объем даже при незначительных перепадах температуры окружающей среды.

В результате механизм, под действием давления вещества, регулирует подачу теплоносителя в радиатор. В целом, принцип устройства механизма достаточно простой, в чем вы можете убедиться на схеме выше.

Виды терморегуляторов

Далее вкратце рассмотрим существующие виды терморегуляторов, что позволит вам выбрать подходящую модель. Итак, в зависимости от принципа действия они бывают двух типов:

Далее вкратце ознакомимся с особенностями каждого их типа.

Механические

Механические, или ручные термоголовки являются наиболее распространенными. Главное их достоинство заключается в небольшой стоимости. Кроме того, они имеются и другие положительные качества.

Достоинства:

• Простота эксплуатации. Чтобы настроить температуру, нужно просто выставить положение ручки по цифровой шкале;
• Энергонезависимость. Это очень удобно, так как устройство продолжает работать, даже если возникают перебои с электричеством.

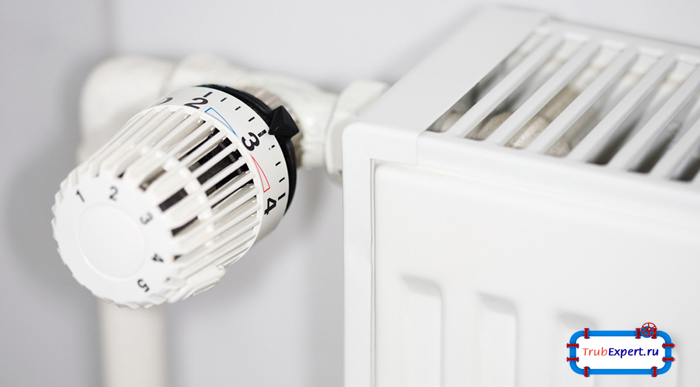

Механическая термоголовка настраивается по цифровой шкале

Недостатки:

• Относительно низкая точность. Конечно, механический терморегулятор позволяет настроить температуру более точно, чем просто кран на входе, но высокой точности все равно не ждите;
• Ограниченный функционал. Механические приборы позволяют лишь настраивать температуру своими руками в реальном времени, но не позволяют изменять режимы обогрева по таймеру, что является одним из главных их недостатков в сравнении с электронными аналогами.

Для радиаторов, которые имеют ТЭН, существует специальный электрический термостат. Он, в отличие от рассматриваемых приборов, регулирует подачу напряжения на нагревающий элемент.

Электронные термоголовки имеют кнопочное управление

Электронные

Электронные, или автоматические термоголовки, имеют кнопочное управление и обладают дисплеем, на котором отображается информация о режиме работы устройства. Эти приборы более продвинутые, но и стоят в несколько раз дороже.

Достоинства:

• Точная настройка температуры. Электронные приборы более точно поддерживают заданную температуру, чем механические;
• Возможность настройки режимов. Устройство может работать в различных режимах, настраиваемых по таймеру. К примеру, когда дома никого нет, терморегулятор может понижать температуру, а перед приходом хозяев повышать, чтобы помещение успело прогреться;
• Простота управления. Как правило, приборы имеют интуитивно понятный интерфейс, благодаря чему инструкция по их эксплуатации предельно простая.

Наиболее точным и являются терморегуляторы с выносным датчиком, так как возле радиатора температура всегда выше, чем в помещении.

Наиболее точно работает настенный термодатчик

Из минусов можно выделить лишь высокую стоимость устройства.

Стоимость

В таблице приведена стоимость различных терморегуляторов, актуальная осенью-зимой 2017 года:

На фото качественный электронный терморегулятор Danfoss

Несколько слов об установке

Напоследок давайте рассмотрим как выполняется установка терморегулятора:

• Вкрутите подготовленную часть фитинга во входное отверстие радиатора;
• Соедините терморегулятор с фитингом в радиаторе и трубой, накрутив на него гайки.

Данная схема установки подходит для любых радиаторов, в том числе для биметаллических, стальных, чугунных или др., если устройство не было установлено производителем радиаторов. «Заводские» же термоголовки устанавливаются не в разрыв, а отдельное, специальное отверстие в радиаторе.

Термостат можно даже использовать для чугунного радиатора старого образца

Вывод

Теперь вы знаете что представляют собой терморегуляторы для батарей отопления, каких видов они бывают и как устанавливаются. Дополнительно просмотрите видео в этой статье. Если возникнут сложности с выбором или установкой – пишите комментарии, и я с радостью вам помогу.

Как подключить терморегулятор для батарей отопления?

Раньше, когда цены на энергоносители были доступными, застройщики не заботились об экономном их использовании. Теперь ситуация кардинально изменилась — цена отопления с каждым годом увеличивается. Перед владельцами квартир и частных домов возник вопрос: как сделать отопление экономичным?

В решении этого вопроса помогут терморегуляторы на радиаторы отопления. Они регулируют поступление теплоносителя в батарею, тем самым увеличивая или уменьшая ее теплоотдачу. Регулятор температуры позволит использовать тепло рационально. Например, ночью уменьшит нагрев батареи в помещениях, которые не используются, и при этом увеличит температуру в спальнях. А благодаря поддержанию постоянной температуры, дом станет комфортным.

Если вы уже задумываетесь об установке этого полезного и недорогого прибора у себя дома, советуем ознакомиться с этой статьей. В ней мы рассмотрим, что представляют собой регуляторы температуры для батарей отопления, на каких участках отопления их лучше устанавливать, правила подключения и настройки этого прибора.

Рабочими элементами этого прибора являются термоклапан, открывание или закрывание которого регулирует поступление теплоносителя, и термостатическая головка. Термостат для отопления — чувствительный прибор. Он заполенен жидким или газообразным веществом, которое сжимается или расширяется в зависимости от температуры в помещении.

Взаимодействие этих двух механизмов положено в основу работы прибора: при уменьшении температуры воздуха, содержимое термостатической головки сжимается, при этом клапан открывается, в увеличенный просвет трубы поступает больше теплоносителя.

Где лучше устанавливать терморегулятор?

Чтобы комнатная температура фиксировалась корректно, нужно правильно установить и подключить терморегулятор.

Часто терморегулятор монтируют на подающей трубе, непосредственно возле ниппеля батареи. Если установка в этом месте невозможна, делают врезку на горизонтальном трубопроводе между напорной трубой и радиатором. Регулятор температуры на радиаторе отопления устанавливают на расстоянии не менее 80 см от пола, так как снизу воздух прохладнее. Термодатчики на включение и выключение не должны подвергаться воздействию прямых солнечных лучей и сквозняков, так как эти факторы влияют на корректность показаний.

Возле радиатора установить прибор просто, но у такого местоположения есть серьезный недостаток. Дело в том, что термодатчик для отопления в этом случае будет фиксировать не температуру окружающего воздуха, а температуру батареи. Также не подходит этот способ монтажа, если радиатор установлен за гипсокартонной шторкой, решеткой и другим декоративным элементом.

Чтобы прибор адекватно оценивал температуру в помещении, рекомендуют обзавестись выносным датчиком, который снимает показания на расстоянии от радиатора.

Внимание! Система централизованного отопления построена по однотрубному принципу. В каждую комнату входит напорная труба, проходит через радиатор и выходит вверх по стояку. Перекрывая напор теплоносителя в своей квартире, вы также ограничиваете его для жителей верхних этажей. Поэтому в многоквартирных домах напорный трубопровод и «обратку» связывают с помощью вертикальной перемычки.

Правила монтажа

Самая простая схема подключения терморегулятора, когда он устанавливается непосредственно на патрубке батареи. Терморегулятор устанавливают методом резьбового соединения, поэтому перед выполнением работы необходимо подготовить инструменты и материалы:

• болгарку, для разрезания труб;
• лерку, для нарезания резьбы;
• если необходимо устанавливать байпас (перемычку), необходимо подготовить сварочный аппарат.
• уплотнитель (сантехнический лен, краска, ФУМ, пакля).

Монтаж устройства на подводящий трубопровод выполняют в такой последовательности:

1. Из системы отопления сливают воду или перекрывают краны на входе и «обратке». Сливают теплоноситель непосредственно с патрубка батареи. Если на радиаторе был установлен вентиль, его также демонтируют. Оптимальное время для установки терморегулятора в квартире многоэтажного дома — межсезонье, когда отопительная система не работает. В частном доме работы проводят в любое время.
2. Горизонтальная подводящая труба разрезается, в ней вырезается участок, необходимый для установки прибора. Длину вырезанного участка можно узнать из инструкции по эксплуатации устройства. На торцах разрезанных труб нарезают сгоны.
3. На полученное посадочное место устанавливают терморегулятор, сначала на подводящий трубопровод, затем, на трубу, ведущую к батарее. На резьбу накручивают контргайку, уплотняют место крепления паклей или ФУМ, затем накручивают корпус прибора и поджимают его контргайкой.
4. На корпус прибора нанесена метка, показывающая направление потока теплоносителя. При установке следите, чтобы прибор был установлен правильно.
5. После того как корпус прибора закреплен, устанавливают контролирующие элементы.

Настройка

После установки механический регулятор температуры нужно настроить. Для этого комнату изолируют от перепада температуры: закрывают двери и окна, устраняют сквозняки, закрывают вытяжку.

Определяют, какая температура должна быть в комнате. Изменения температуры контролируют с помощью градусника, который располагают в середине помещения, на высоте, равной половине высоты комнаты.

Терморегулирующий вентиль поворачивают до упора влево, открывая поток теплоносителя. После того как температура воздуха поднимется выше необходимой, подачу теплоносителя перекрывают, повернув вентиль до упора вправо.

После этого нужно внимательно следить за падением температуры на контрольном термометре. Как только она снизится до нормы, кран терморегулятора медленно открывают. Появление в трубе шума воды свидетельствует о том, что клапан открылся.

Выставленное положение фиксируют, с помощью маркировки или насечек на кране и корпусе. Можно настроить несколько режимов отопления помещения, главное, правильно промаркировать терморегулятор на батарею.

На электронный регулятор температуры не нужно наносить насечки, так как на заводе-производителе на прибор уже установлена шкала. Ее проверяют, сравнивая показатели датчика и контрольного термометра, и при необходимости калибруют.

Преимущества терморегуляторов

Преимущества использования терморегуляторов в частных домах с автономной системой отопления бесспорны. Эти приборы не только помогут создать в каждом помещении идеальный микроклимат, но и сделают расход энергоносителей меньше.

В квартирах, которые подсоединены к системе централизованного отопления, установку терморегуляторов совмещают с монтажом счетчиков потребленного тепла. Только в этом случае установка прибора действительно принесет выгоду.

Кроме радиаторов терморегулирующее оборудование используют и в других отопительных приборах. ТЭНы для отопления с терморегулятором не только поддержат необходимую температуру в помещении, но и сэкономят электроэнергию.

Как подключить терморегулятор для батарей отопления и правильно настроить его

Терморегулирующее оборудование позволяет человеку влиять на микроклимат в доме, устанавливая приемлемый диапазон дневных и ночных температур воздуха. Помимо поддержания температурного баланса в жилом помещении терморегуляторы для отопления позволяют оптимизировать расходы по оплате услуг ЖКХ. Многие жильцы многоквартирных домов в зимнее время вынуждены постоянно держать открытыми форточки, пытаясь спастись от «дышащих» жаром батарей. С такой ситуацией можно мириться, если расчеты за отопление ведутся по нормативам. Если же в квартире или доме установлены счетчики тепла, то терпеть неудобства, «отапливая» при этом улицу, владельцам становится совсем невыгодно.

Просмотрев видеоролик, вы узнаете, как установить регулятор температуры отопления и произвести его настройку.

Более всего в установке терморегуляторов нуждаются помещения, в которых значительно колеблются значения температур в течение суток (кухни и комнаты, ориентированные на солнечную сторону). Важно регулировать уровень температуры в спальнях, так как полноценный сон возможен лишь при 18-19°С.

Где обычно устанавливают терморегуляторы?

Оптимальным местом для размещения терморегулятора является сам отопительный прибор (радиатор), при условии, что он не закрыт шторами, декоративными решетками или иными предметами интерьера. Нарушение этого правила ведет к неадекватной оценке уровня температуры в комнате.

Обойти данное правило можно с помощью термостатического элемента с дистанционным датчиком, располагаемым от клапана на расстоянии от 2 до 8 метров. В этом случае контроль уровня температуры будет осуществляться в месте расположения датчика. Также, регуляторы температуры для батарей отопления можно устанавливать на горизонтальном участке трубопровода недалеко от точки ввода в отопительный прибор.

При полном перекрытии ручным терморегулятором поступления теплоносителя в радиатор его циркуляция в системе продолжится по трубе-перемычке

Если монтаж оборудования проведен в соответствии с инструкцией и соблюдением всех строительных норм и правил, то регулирование температуры можно произвести в диапазоне от 5°С до 30°С с шагом в один градус. В некоторых моделях этот диапазон может быть иным, поэтому перед покупкой следует уточнить эту информацию.

Порядок монтажа терморегулятора

Чтобы установить терморегулятор для радиаторов отопления, сначала отключают подающий стояк. Затем сливают воду из системы отопления и приступают к монтажным работам, которые выполняют в следующем порядке:

• отрезают горизонтальные трубные подводки на некотором расстоянии от радиатора;
• отсоединяют отрезанный трубопровод, а также кран, если он был установлен ранее, от радиатора;
• проводят отсоединение хвостовиков вместе с гайками от запорного крана и клапана терморегулятора; их заворачивают в пробки батареи отопления;
• далее собирают трубную обвязку и устанавливают на выбранное место;
• потом проводят соединение установленной обвязки с горизонтально расположенными трубами подводки, идущими от стояка.

Системы отопления подразделяются на два вида: однотрубная и двухтрубная. В однотрубной системе отопления при подключении терморегулятора приходится менять схему подключения радиатора за счет установки перемычки, соединяющей прямую и обратную подводки прибора.

Эта труба-перемычка, называемая иначе байпасом, позволяет курсировать теплоносителю при перекрытии батареи отопления терморегулирующим устройством. При реализации подобной схемы подключения удобно демонтировать прибор, предварительно перекрыв вентили, представленные на рисунке под номером 3 и 4.

Схема подключения терморегулятора радиатора отопления в однотрубной системе

Схема подключения регулятора температуры радиатора в двухтрубной системе отопления

Легенда к схемам:

1. подающий стояк системы отопления;
2. радиатор отопления;
3. терморегулятор (автоматический или ручной);
4. нижний вентиль;
5. ручной или автоматический воздухоотводчик;
6. перемычка;
7. стояк обратный;
8. заглушка.

В двухтрубной системе отопления регулирование поступлением теплоносителя в радиатор можно осуществить с помощью регулятора температуры радиатора батарей отопления, установленного на верхней подводке.

Как правильно настроить регулятор температуры?

Для корректной настройки терморегулятора надо снизить до минимума утечки тепла из помещения, закрыв окна и двери. Комнатный термометр помещают там, где должна быть постоянная температура. Затем открывают полностью клапан, поворачивая головку терморегулятора влево до самого упора. В этом положении радиатор обеспечивает максимальный уровень теплоотдачи, поэтому воздух в помещении начнет нагреваться.

После того как показания термометра увеличатся на 5– 6°С в сравнении с первоначальным значением, клапан закрывают. Для чего поворачивают головку вправо также до упора. При этом температура воздуха в помещении начнет постепенно снижаться. Когда температура достигнет желаемого значения, приступают к медленному открытию клапана.

Как только послышится шум воды в терморегуляторе и почувствуется резкий нагрев корпуса клапана, вращение головки прекращают, запоминая ее положение. На этом настройка терморегулятора считается завершенной.

Для проведения монтажа терморегуляторов радиаторов отопления лучше всего пригласить профессиональных сантехников

Выбор и монтаж терморегуляторов лучше доверить специалистам, которые выполнят подключение оборудование в соответствии с рекомендациями производителя. Грамотно установленный терморегулятор обеспечит комфортный уровень температуры в комнате и поможет сэкономить расход тепла, что положительно скажется на семейном бюджете.
