Делаем самодельное зарядное устройство для пальчиковых аккумуляторов

Делаем самодельное зарядное устройство для пальчиковых аккумуляторов

На сегодняшний момент, достаточно много различных устройств, работающих на батарейках. И тем досаднее, когда в самый неподходящий момент наше устройство перестает работать, потому что батарейки попросту сели, а их заряда недостаточно для нормального функционирования прибора.

Приобретать каждый раз новые батарейки довольно затратно, а вот попытаться изготовить своими руками самодельное устройство для зарядки пальчиковых аккумуляторов вполне себе стоит.

Многие умельцы отмечают, что предпочтительнее заряжать подобные аккумуляторы (AA или AAA) с помощью постоянного тока, потому что такой режим наиболее выгоден в плане безопасности для самих батареек. Вообще, переданная сила заряда от сети составляет порядка 1,2-1,6 от значения емкости самого аккумулятора. К примеру, никель-кадмиевый аккумулятор, емкость которого будет составлять 1А/ч, будет заряжаться током емкостью 1,6 А/ч. При этом, чем меньше показатель данной мощности, тем лучше для процесса зарядки.

Процесс изготовления

В современном мире существует достаточно много бытовых приборов, оснащенных специальным временным таймером, отсчитывающим определенный промежуток, затем сигнализируя об его окончании. При изготовлении своими руками устройства для зарядки пальчиковых аккумуляторов, можно также применить данную технологию, которая уведомит вас об окончании процесса заряда аккумуляторов.

Зарядное устройство для пальчиковых аккумуляторов AAпредставляет собой прибор, генерирующий постоянный ток, заряжая мощностью до 3 А/ч. При изготовлении использовалась самая обычная, даже классическая схема, которую вы видите ниже. Основой, в данном случае, является транзистор VT1.

Напряжение на данном транзисторе обозначено с помощью светодиода красного цвета VD5, выполняющий роль индикатора, при включении прибора в сеть. Резистор R1 задает определенную мощность токов, проходящих через данный светодиод, в результате чего колеблется напряжение в нем. Значение коллекторного тока формируется сопротивлением от R2 до R5, которые включены в VT2 — так называемую «эмиттерную цепь». При этом, меняя значения сопротивления, можно контролировать степень зарядки. R2 постоянно включен в VT1, задавая ток постоянного действия с минимальным значением — 70 мА. Чтобы повысить мощность заряда, необходимо подключать остальные резисторы, т.е. R3,R4 и R5.

Стоит отметить, что зарядное устройство функционирует только тогда, когда осуществлено подключение аккумуляторов.

После включения прибора в сеть, на резисторе R2 появляется определенное напряжение, передающееся на транзистор VT2. Затем, ток протекает дальше, в результате чего начинает интенсивно гореть светодиод VD7.

Рассказ про самодельное устройство

Зарядка от USB-порта

Можно изготовить зарядное устройство для никель-кадмиевых батарей на основе обычного USB-порта. При этом, заряжаться они будут током емкостью примерно 100 мА. Схема, в таком случае, будет следующей:

На сегодняшний момент, существует достаточно много различных зарядных устройств, продающихся в магазинах, но их стоимость может быть достаточно высокой. Учитывая, что главный смысл различных самоделок — это именно экономия денежных средств, то самостоятельная сборка еще более целесообразна в данном случае.

Данную схему можно доработать, добавив дополнительную цепь для зарядки пары аккумуляторов AA. Вот, что в итоге получилось:

Чтобы было более наглядно, вот те комплектующие, которые использовались в процессе сборки:

Понятно, что без элементарного инструментария нам не обойтись, поэтому перед началом сборки необходимо удостовериться, что у вас в наличии есть все необходимое:

• паяльник;
• припой;
• флюс;
• тестер;
• пинцет;
• различные отвертки и нож.

Интересный материал про изготовление своими руками, рекомендуем к просмотру

Тестер необходим для того, чтобы проверить работоспособность наши радиодетали. Для этого нужно сравнить их сопротивление, после чего сверить с номинальным значением.

Для сборки нам также понадобится корпус и батарейный отсек. Последний можно взять из детского симулятора Тетрис, а корпус может быть изготовлен из обычного пластмассового футляра (6,5см/4,5см/2см).

Крепим отсек для батарей на корпусе, используя шурупы. В качестве основы для схемы прекрасно подойдет плата от приставки Денди, которую нужно выпилить. Удаляем все ненужные компоненты, оставляя только гнездо питания. Следующим шагом будет пайка всех деталей, основываясь на нашей схеме.

Шнур питания для устройства можно взять обычный шнур от компьютерной мыши, обладающий входом USB, а также часть питающего провода со штекером. При пайке нужно строго соблюдать полярность, т.е. припаивать плюс к плюсу и т.д. Подключаем шнур к USB, проверяя напряжение, которое подается на штекер. Тестер должен показывать 5В.

В завершении нужно установить зарядный ток. Для этого необходимо разорвать цепь, соединяющую VD1 и плюсовую полярность аккумулятора. Подключаем тестер таким образом, чтобы его плюс соединялся с диодом, а минус — с аккумулятором. Выставляем режим измерения тока (200 мА).

Включаем в есть, после чего должен загореться светодиод, конечно, если все сделано правильно. Затем устанавливаем необходимый ток зарядки (100 мА), путем изменения сопротивления на резисторе R1. Проводим данную процедуру и для второго аккумулятора AA.

Еще одно интересное видео на это тему

Заключение

Естественно, если у человека нет необходимых знаний, то ему и смысла нет браться за подобное дело, ведь толка от этого не будет абсолютно никакого.

Вообще, если сделать все правильно, соблюдая основные рекомендации, то можно забыть о постоянной покупке новых батарей для своих приборов общего пользования. Подобная экономия очень кстати, ведь цена за раcходные материалы постоянно растет, а заряда батарей хватает на очень короткое время.

Зарядное устройство для автомобильного аккумулятора своими руками

Чтобы вам было легче представить, как сделать зарядное устройство для автомобильного аккумулятора своими руками, предлагаем примерную схему. Это лишь один из множества вариантов, который мы взяли за основу для данной статьи. Есть более простые устройства, но зачастую они не способны выдавать стабильный ток. А сложные в сборке схемы могут лишь запутать тех, кто впервые столкнулся с подобной задачей. Способ, который мы опишем в этой статье, будет интересен как увлеченным радиотехникам, так и тем, кто имеет небольшой опыт в сборке электротехнических приборов. Причем создание такого зарядного устройства для автомобильного аккумулятора своими руками не потребует больших вложений. Необходимые детали для него вы можете найти дома, на балконе, в гараже или у знакомых.

На рисунке ниже представлена схема, по которой будет собрано устройство. Основными элементами являются: 1 – понижающий трансформатор, 2 – диодный мост, 3 – вентилятор для охлаждения трансформатора и диодного моста, 4 – вольтметр, 5 – электролитический конденсатор, 6 – предохранитель.

Рис. Примерная схема зарядного устройства

3. Описание сборки

Подготовка трансформатора

За основу берем высоковольтный трансформатор и превращаем его в понижающий. Ведь зарядное устройство должно выдавать ток с меньшим значением, чем в электросети. Необязательно покупать трансформатор в магазине. Можно извлечь его из старого лампового телевизора, если таковой имеется у вас в гараже либо на даче. Вполне подойдет трансформатор от микроволновой печи. Обычно его мощность не превышает 1 кВт. Проверьте его работоспособность прежде, чем встраивать в схему. Подсоедините его к электросети на 220 В – при подаче тока на клеммы должен послышаться небольшой гул. Это свидетельствует о том, что прибор исправен и может быть использован в составе рабочей электрической схемы.

Первым делом необходимо удалить высоковольтную верхнюю обмотку. Ножовкой по металлу спилите ее. При этом действуйте аккуратно, чтобы не задеть первичную обмотку, которая должна остаться нетронутой. Остатки верхней обмотки нужно извлечь из корпуса. Сначала их можно высверлить дрелью, а затем выбить с помощью тупого предмета, например, долота с молотком. В итоге должно получиться два пустых отверстия – окошечка.

Намотка провода

Полученные окошки в корпусе трансформатора станут основой для намотки провода. Сечение провода выбирайте в зависимости от того, насколько емкие аккумуляторы предстоит заряжать. Чем больше емкость и вольтаж, тем толще должен быть провод.

Подсказка: количество витков провода рассчитывается по сечению провода. Например, для проводов в 1,5 – 3 мм с частотой 50 Гц на напряжение в 1 В необходимо 5 витков. Чтобы собрать зарядное устройство на 18 В, придется сделать 90 витков.

Намотку провода осуществляют следующим образом. В окошко с левой стороны вставляется провод с запасом примерно в 10 см в лицевой части трансформатора. Оставшийся длинный конец продевается во второе окошко сзади корпуса и выполняется намотка по часовой стрелке. Делать это нужно аккуратно, виток к витку.

Установка элементов охлаждения

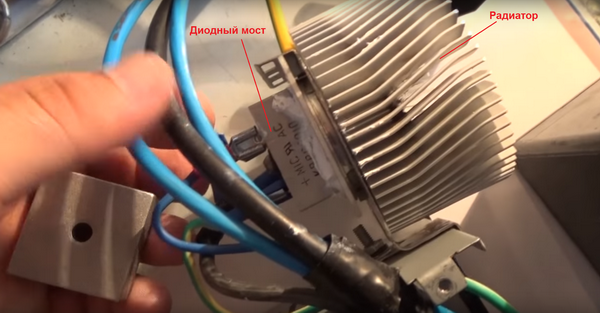

В качестве корпуса для зарядного устройства будет использоваться корпус блока питания компьютера. Установленный на нем вентилятор нужно снять, открутив крепления отверткой, и перевернуть задом наперед. Воздух должен задуваться внутрь для охлаждения трансформатора и диодного моста.

Отдельно стоит сказать про диодный мост. Сила тока его может составлять от 10 до 50 А. Для аккумуляторов небольшой емкости можно использовать элемент на 10 А. В этом случае ему не требуется дополнительного охлаждения – его можно установить непосредственно на стенку корпуса блока с внутренней стороны. Другое дело, если вы используете диодный мост с большим значением. Тогда, чтобы он не сгорел от перегрева в процессе работы зарядного устройства, нужно установить его на радиатор. Подойдет радиатор от компьютера, который охлаждает микропроцессор. Из-за значительных габаритов эта деталь вместе с диодным мостом не уместятся внутри корпуса, поэтому нужно закрепить их снаружи. Крепление диодного моста к радиатору осуществляется с использованием термопасты.

Сборка всех деталей в корпусе

Все элементы соединяются согласно схеме зарядного устройства. В разрез одного из проводов от трансформатора устанавливается предохранитель на 15 А. Можно взять автомобильный предохранитель. Он защищает от короткого замыкания, так как на этом участке напряжение высокое. Затем в схему включаются диодный мост, вентилятор охлаждения, вольтметр, конденсатор. Можно использовать конденсатор на 16 или 25 В с емкостью от 3000 до 10 000 мкФ. Чем больше емкость, тем ровнее будет ток на выходе собранного устройства. Для подключения к клеммам аккумулятора необходимо присоединить провода с зажимами типа крокодил.

Когда все элементы схемы соединены между собой, их фиксируют на корпусе. Особое внимание уделите установке трансформатора. Вырежьте под его размер две картонки. Одну положите на дно корпуса, под трансформатор, вторую разместите сверху. Это поможет снизить вибрации и гудение во время работы. Крышку блока можно посадить на клей, чтобы она тоже не дребезжала.

Тестирование

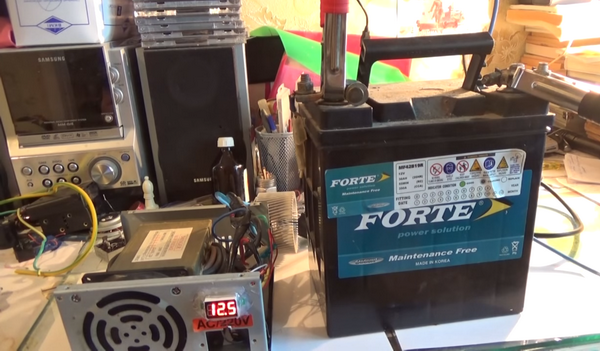

Чтобы проверить собранное зарядное устройство для автомобильного аккумулятора своими руками, не спешите сразу подключать его к батарее. Попробуйте на галогенной лампочке. Подведите к ней крокодилы и подайте ток – она должна гореть без затухания и сильного мерцания. Так вы убедитесь в качестве подаваемого тока и можете попробовать зарядить аккумулятор. Окончание заряда можно контролировать по показаниям вольтметра.

Стоит сказать, что самодельное зарядное устройство вполне способно восполнить заряд севшего аккумулятора и годится для частных нужд. Чтобы прибор удовлетворял требованиям безопасности и эффективности, надо быть точно уверенным в своих действиях и в правильности подобранных деталей. Если вы не хотите рисковать, то сборку можете провести в качестве эксперимента, а зарядное устройство лучше купить в магазине.

Как сделать зарядное устройство для гелевого аккумулятора своими руками

В продаже можно встретить множество зарядных устройств для аккумуляторных батарей, в том числе и для того, чтобы зарядить гелевый аккумулятор. Однако настоящие любители электроники, для которых самое главное в жизни — это проведение собственных интересных экспериментов, могут смастерить з арядное устройство для гелевого аккумулятора своими руками . Сделать это вполне реально, о чем свидетельствуют многочисленные положительные опыты, которыми пользователи с удовольствием делятся, выкладывая тематические видео в Интернет.

• 1 Микросхема L200C

Микросхема L200C

На первый взгляд может показаться, что смастерить самому устройство, которое бы соответствовало «требованиям» капризных гелевых батарей, трудно. Однако благодаря существованию популярных в народе «посылок из Китая» есть прекрасная возможность заказать эту схему на AliExpress, что значительно упростит изготовление и сборку зарядного устройства.

Схема зарядного устройства L200C не только регулирует напряжение , но еще и ограничивает ток в нужном направлении. Это ограничение идеально подходит для того, чтобы правильно зарядить именно гелевый аккумулятор . Ведь такая батарея чувствительна к перезарядам и возможным перепадам напряжения в сети. Микросхема снабжена защитой от короткого замыкания и от перегрева. Кроме этого, она генерирует и малый «ток покоя».

Собираем прибор

Собрать зарядник можно, сделав корпус из прочной фанеры и обработав его шпатлевкой и краской . Перед этим необходимо провести грунтовку , чтобы корпус зарядного устройства был максимально прочным и надежным. Грунтовка должна сохнуть в течение двух часов. Затем следует ошкуривание мелкой наждачкой, шпатлевка и покраска. Для окраски можно использовать красящее средство с распылителем, которое выпускается в специальном металлическом баллончике.

Спереди корпуса устанавливается аналоговый амперметр , а также цифровой вольтметр . Вольтметр рекомендуется устанавливать именно цифровой, потому что на нем будет хорошо видна разница зарядки батареи. Внизу корпуса, слева и справа, можно прикрутить болты под выводы питания . К ним и подводятся провода. Провода закрепляются закручиванием болтов, а потом подсоединяются к аккумулятору. Конец проводки оголяется, из него делается небольшая петелька, которая и цепляется за болтик. Болты закручиваются, плотно фиксируя провода. При желании можно использовать и «крокодилы». Вариант очень компактен и удобен.

Сзади зарядного устройства обязательно понадобится вентилятор . Рекомендуется использовать любой вентилятор с напряжением в 12 вольт, можно приобрести компьютерный. Провод питания тоже выводится сзади, для максимального удобства в использовании.

По обоим бокам корпуса должны быть сделаны специальные отверстия для циркуляции воздуха во время вентиляции и охлаждения. В качестве решетки можно использовать крышку от старого компьютерного корпуса: в ней находятся отверстия, прекрасно подходящие для этого случая. Из крышки вырезается перфорированная сетка ножницами по металлу и приклеивается изнутри к корпусу специальным клеем.

Низ корпуса можно облагородить, прикрутив ножки из той же фанеры с помощью саморезов. Для того чтобы ножки были устойчивыми, а саморезы не выпячивались из фанерной основы, их рекомендуется слегка обработать болгаркой, сровняв с поверхностью ножек. Кроме ножек, внизу для фиксации крышек нужно прикрутить стрип-петлю.

Что находится внутри самодельного ЗУ?

Внутри устройства находятся:

• Два магнита — один в крышке, а другой в самом корпусе. Сила притяжения этих магнитов друг к другу необходима для того, чтобы крышка надежно фиксировалась при закрывании, не оставляя в устройстве щелей. Петля, о которой уже говорилось раньше, поддерживает крышку снизу при открывании, и она никуда не денется.
• Пайка схемы может быть проведена навесным монтажом. Все проводки крепятся на кусочки фанеры так, чтобы вся внутренняя начинка устройства могла «выезжать» из корпуса для чистки, либо в целях починки при выходе из строя какого-либо элемента.
• Четыре выпрямительных диода.
• Конденсатор (кстати, если где-нибудь у вас есть конденсаторы советского образца, они идеально подойдут для самодельного зарядника).
• Трансформатор в 25 ватт (можно использовать любой небольшой трансформатор — например, из старого музыкального центра 90-х годов).
• Саму микросхему можно установить на радиатор, взятый из LT— монитора. Во время работы радиатор разогревает микросхему до 40-45°С. Такой нагрев устройство выдержит, ничего страшного в этом нет.

Суть схемы зарядного устройства

Налаживание самой схемы сводится к установке резисторов. Первым производится настройка тока, показатель которого всегда должен быть 10% от емкости заряжаемого аккумулятора. Вторым настраивается напряжение: показатель его должен соответствовать цифре, указанной на корпусе вашей АКБ. Обычно, это английское обозначение Cycle use 14,5-14,9 V.

Что касается обозначений «плюс» и «минус» на самодельном зарядном устройстве, можно нарисовать значки маркером, либо использовать яркие цветные наклейки. Конечно, если зарядник для гелевых аккумуляторов изготавливается своими руками, автор сам будет знать о том, где у него располагаются «полюса». Но для того, чтобы их случайно не перепутать, лучше обозначить сразу.

При большом желании и наличии под рукой предметов, которые могут пригодиться при сборке, смастерить зарядное устройство для гелевых аккумуляторов своими руками вполне возможно, а для того, чтобы собрать все правильно, воспользуйтесь схемой L200C.

Зарядное устройство для аккумулятора 12 в своими руками

Разряд аккумулятора — проблема, которая хорошо знакома любому автомобилисту. Особенно неприятно, когда чрезвычайное происшествие случается далеко от цивилизации, где нет автомагазинов, АЗС и/или СТО. Чтобы снова не попасть впросак, не бояться внезапной «усталости» АКБ, рано или поздно каждый приходит к идее сделать зарядное устройство для аккумулятора 12 в своими руками. Это логичное решение, так как покупные модели обойдутся в круглую сумму, а самодельное ЗУ, собранное из недорогих комплектующих, сулит приличную экономию. Другой плюс — простота устройства, обещающая результат независимо от степени квалификации «труженика». Сама работа отнимет всего несколько часов.

Почему оно необходимо?

Перед тем как собирать зарядное устройство для аккумулятора 12 в своими руками, будущему автору не мешает познакомиться с ним и его предназначением — восстановлением разряженных АКБ. ЗУ — источник постоянного тока, чье напряжение составляет 12-16 В.

Причина его необходимости — неспособность зарядить аккумуляторную батарею до предела от электрогенератора автомобиля: максимально допустимого значения для бортсети (14,1 В) недостаточно. Требуется немного большее напряжение — 14,4-14,5 В.

Хронический недостаточный заряд приводит к уменьшению ресурса аккумулятора. Другой плюс автономного зарядного устройства — эффективная борьба с сульфатацией пластин, так как крупные кристаллы сульфата свинца — одни из главных виновников деградации АКБ.

Близкое знакомство с ЗУ

«Пионерами» были зарядки, имевшие в составе два главных блока, — выпрямитель и трансформатор. Конструкцию отличают впечатляющие габариты и такой же вес, однако дешевизна, простота изделий — причина их популярности у автовладельцев даже сейчас. В роли выпрямителя в таком зарядном устройстве выступает полупроводниковый диод, адекватная замена ему — диодный мост.

Существенная разница между ними одна: во втором варианте меньше потребление мощности. Другие различия касаются расходов, которых потребует реализация моста, и большей сложности работы. Помимо выпрямителя, трансформатора компонентами зарядника являются амперметр (по желанию) и выключатель. Прибор, измеряющий силу тока, подключают, используя зажимы-крокодилы.

Есть и другой вариант, который можно соорудить самостоятельно, — импульсный, он обеспечивает надежную защиту от «скачек» напряжения, КЗ, переполюсовки АКБ. Вес и габариты таких устройств значительно меньше, чем у традиционных. «Виной» тому инверторный блок, он же — причина больших затрат на производство, так как стоимость импульсного прибора возрастает почти вдвое.

Самодельные устройства

Прежде чем приступать к «свершениям», готовят все, что необходимо для производства зарядного устройства. Все зависит от того, какие расходники есть в наличии, для каких именно целей предназначается ЗУ.

Элементарно: лампочка и диод

Это экспресс-вариант, подходящий способ, если требуется быстро завести не роскошь, а средство, реанимировав севший аккумулятор автомобиля, находящегося на вынужденном «причале» у дома. В этом случае источником переменного тока будет розетка, а в простую схему зарядного устройства входит:

1. Обыкновенная лампа накаливания. От ее мощности зависит скорость зарядки аккумулятора, поэтому оптимальное значение — 100-150 Вт. Позволяется минимум (60 Вт), но максимум (200 Вт) станет причиной перегоревшего электронного элемента.
2. Полупроводниковый диод, преобразующий напряжение из переменного в постоянное. Здесь тоже необходима достаточная мощность, иначе элемент попросту не выдержит нагрузки. Возможные «поставщики» диода — старые приемники, блоки питания и магазины.
3. Провода и зажимы-крокодилы, с помощью которых устройство подключается к АКБ.
4. Штекер для розетки.

При сборке мини-зарядника важно соблюдать правило: диод располагают таким образом, чтобы катод был направлен в сторону плюса батареи. Все контакты изолируют. Во избежание КЗ в цепь включают автомат (10 А). Если для устройства выбрана лампочка мощностью в 100 Вт, то величина тока, поступающего на АКБ, будет равняться 0,17 А. Для получения 2 А необходимо заряжать устройство в течение 10 часов.

Такой способ позволит вернуть к жизни внезапно севший аккумулятор, например, на даче. Для полноценной зарядки этот вариант не подходит. Главное требование можно сформулировать одной, но емкой, фразой — руки прочь от всех частей схемы работающей конструкции!

Лампа и адаптер ноутбука

Еще один простейший способ быстрой реанимации безжизненного аккумулятора. Устройство для питания этой техники оснащено преобразователем, выпрямителем, элементами сглаживания и стабилизации выходного напряжения. Для получения желаемого необходим ненужный (или используемый) зарядник от любого ноутбука (19 В, примерно 5 А), автомобильная лампочка (12 Вт), провода и «земноводные» зажимы. В роли ограничителя тока можно использовать не лампу, а резистор. Поступают так:

1. Берут 2 медных провода, концы их зачищают, присоединяют к контактам штекера.
2. «Минусовой» выход аккумулятора соединяют с проводом наружного контакта адаптера.
3. Проводник от внутреннего контакта маленького устройства подключают к «плюсу» большого ЗУ.
4. В разрыв провода-плюса устанавливают лампочку.
5. Включают адаптационную конструкцию в сеть.

Полностью разряженное устройство восстановить не получится, однако для подзарядки севшего аккумулятора понадобится всего несколько часов.

В обоих описанных случаях рекомендуют «устраивать слежку» за процессом, по крайней мере, первые полчаса. Если обнаружится перегрев, зарядку отключают без промедления.

Просто: трансформатор и мост

Такую зарядку уже можно назвать полноценной, но для ее сборки придется озаботиться поисками трансформатора, который найти бывает крайне трудно. В этом случае источником деталей может стать старый телевизор. Марка подходящего трансформатора — ТС-180-2. Он имеет 2 вторичные обмотки с напряжением 6,4 В, силой тока — 4,7 А. Такая же двойная в этом трансформаторе первичная обмотка.

Для диодного моста требуется 4 элемента Д242, альтернативы — Д243, 245, 246. Для отвода от них тепла — такое же количество радиаторов, их площадь должна быть не менее 25 мм 2 . Понадобится пара предохранителей (0,5 и 10 А). В качестве проводников используют материал любого сечения, однако есть исключение: значение-минимум для входного кабеля составляет 2,5 мм 2 . В роли основы зарядного устройства выступает стеклотекстолитовая пластина.

Сборка ЗУ происходит по такому сценарию:

1. Сначала по стандартной схеме собирают диодный мост. Места выводов опускают вниз, каждый элемент будет располагаться на «своем» радиаторе.
2. Начинают трансформаторные работы. Для получения нужной разности потенциалов вторичные обмотки «соединяют воедино»: выход первой с входом второй (9, 9’), используют клеммник, еще лучше — пайку.
3. Берут два отрезка медного провода с сечением 2,5 мм 2 припаивают к выводам 10, 10’.
4. Переходят к первичной обмотке: соединяют 1 и 1’, провода штекера припаивают к 2, 2’.
5. Соединяют трансформатор с диодным мостом: к нему припаивают провода 10, 10 ’.
6. Теперь к мосту фиксируют проводники, идущие к аккумулятору.

Устанавливают предохранители. Тот, что рассчитан на 10 А, крепят к плюсу моста, второй (0,5 А) устанавливают на трансформаторном выводе 2. На этом работы завершаются, следует тестирование зарядного устройства с помощью амперметра, а также вольтметра. Если сила тока не такая, как ожидалась, а несколько превосходит необходимую величину, то для «удаления» излишков в цепь рекомендуют устанавливать лампу мощностью 20-60 Вт (12 В).

Конструкцию крепят на стеклотекстолитовую пластину, обязательно отмечают «плюсовой» и «минусовой» провода. В противном случае переплюсовка станет причиной выхода устройства, собранного тяжким трудом, из строя. Основу помещают в корпус, изготовленный, например, из цинковой жести. В нем некоторые делают дополнительное отверстие, предназначенное для вентилятора.

Если «поставщик» микроволновка

Это другой способ получить вожделенную вещь — зарядное устройство для аккумулятора 12 в своими руками. Популярная микроволновая печь, имеющаяся почти в каждом доме, (как сломанная, так и пока работающая) часто становится жертвой домашних мастеров, самый привлекательный элемент для них — трансформатор. Автолюбители не исключение. Однако прибор, «украденный» у этого СВЧ агрегата, требует модификации, так как его приходится трансформировать из повышающего в понижающее устройство.

В этом случае в ход идет даже нерабочий трансформатор — тот, у которого сгорела вторичная обмотка, совершенно ненужная для сборки зарядного устройства. Переделка заключается в удалении вторички и замены ее новой. Ее роль исполняет провод с изоляцией, минимальное сечение его — 2 мм 2 , но большее значение предпочтительнее.

Для определения необходимого количества витков нужно готовиться к экспериментам, так как эту цифру некоторые мастера предпочитают находить опытным путем. Например, намотав определенное число витков на сердечник, к концам провода присоединяют вольтметр. Включив трансформатор в сеть, замеряют показания. Так действуют, пока необходимый показатель не будет достигнут.

Другой путь — простой расчет. Если показания прибора выдали, что при 10 витках напряжение на выходе равняется 2 В, то 12 В обеспечат 60 витков. Каждые 5 витков — плюс один вольт, поэтому желаемый результат достигается просто.

«Расправившись» с намоткой, остальные действия совершают аналогично предыдущему способу: собирают диодный мост, пайкой соединяют все детали, затем проверяют эффективность свежеизготовленного автомобильного зарядника. Неожиданных подводных камней при сборке простого устройства можно не опасаться, если работа совершается качественно.

Зарядное устройство для аккумулятора 12 в своими руками — тема, которая достаточно обширна, поэтому вариантов обеспечить бесперебойную работу батареи придумано много. С одним из потенциальных «рецептов» можно познакомиться воочию, если посмотреть этот видеоролик:
