Цифровые часы с большим индикатором

Цифровые часы с большим индикатором

bigtimefront

Это цифровые часы, оснащенные четырьмя большими светодиодными дисплеями, которые показывают время в формате, который вы можете прочитать с другого конца комнаты:

bigtimefront

Большие часы времени, основанные на ATtiny3216, используют гигантские 7-сегментные светодиодные дисплеи. Коробок для масштаба.

Введение

Эти часы были были задуманы как идея использования 2.3″ одноразрядных 7-сегментных индикаторов, которые я видел на AliExpress. Я решил, что было бы интересно иметь часы, которые можно ясно видеть издалека. Дисплеи бывают разных цветов и напряжений; я выбрал красные версии 4V, чтобы я мог управлять ими непосредственно от линий ввода/вывода микроконтроллера без необходимости использования транзисторов. Мои дисплеи имеют общий катод, но при небольшом изменении в программе можно работать и с дисплеями собщим анодом.

Схема

Вот такая схема:

Схема больших часов времени, основанная на ATtiny3216.

Схема основана на одном из новых контроллеров ATtiny, которые имеют встроенный счетчик часов реального времени, который можно тактироватьс внешнего кварца на 32.768 кГц. Я выбрал ATtiny3216, 20-контактный микроконтроллер с 32кбайт флэш-памяти, который имеет достаточно линий ввода/вывода, чтобы управлять дисплеями простым способом, не прибегая к методу чарлиплексинга.

Токоограничивающие резисторы последовательно соединены с каждым сегментом для обеспечения постоянной яркости дисплея. Кнопка предусмотрена, чтобы устанавливать время, также установлен разъем, подключенный выводу UPDI для программирования ATtiny3216, и вохд, RX, в случае, если вы захотите подключить часы к модулю GPS.

Сборка

Общий размер дисплея часов составляет 95 мм х 140 мм. Печатная плата, достаточно большая, чтобы вместить все четыре дисплея, была бы дорогой, поэтому часы собраны на трех небольших печатных платах, которые соединяются вместе двумя отрезками плоского кабеля:

bigtime3

ATtiny3216 в корпусе SOIC, резисторы и конденсатор размера 0805 установлены на главной плате.

Задняя часть главной главной платы часов.

Я случайно спроектровал кнопку SMD на неправильной стороне печатной платы, поэтому мне пришлось просверлить два отверстия и использовать кнопку с выводами; я исправил эту ошибку это на винальных платах, выложенных ниже.

Я установил восемь 5-контактных разъемов для подключения индикаторов, но вы можете также просто припаять их.

Общее потребление часов составляет около 25 мА; я питаю часы от большого литий-полимерного аккумулятора, которого хватает на несколько дней работы, но также можно использовать и внешний блок питания на 5 вольт.

Программа

Отображение цифр

Индикация на 7-сегментных индикаторах обновляется из четырех значений в масиве Digits[], используя прерывания, генерируемые таймером / счетчиком часов. Например:

будет отображаться «1234». Дисплей настраивается с помощью обычной функции DisplaySetup():

Это во-первых делает все сегментные и цифровые линии выходами, и устанавливает четыре выхода PB0, PB1, PB4 и PB5 в высокий уровень, чтобы погасить цифры.

Таймер затем настраивается в режиме периодического прерывания, генерируя прерывание на частоте 250 Гц для мультиплексирования дисплеев.

Подпрограмма службы прерывания часов просто очищает прерывание и вызывает функцию DisplayNextDigit():

Текущая цифра хранится в глобальной переменной Digit . Каждый вызов функции DisplayNextDigit () выключает текущую цифру, задает сегменты для следующей цифры, а затем включает ее:

Кнопка установки времени

Кнопка Set Time позволяет установить часы на правильное время. При удержании ее нажатой, значение часов увеличивается дважды в секунду. При отпускании и снова нажатии накнопку, значение минут увеличивается два раза в секунду.

Кнопка использует порт ввода-вывода PA1 и подтягивается к питанию:

Состояние кнопки считывается методом ButtonDown (), который возвращает true, если кнопка нажата:

Часы реального времени

Периферийное устройство часов реального времени настроено как периодический таймер прерывания (PIT), генерирующий регулярное прерывание. В этом проекте для прерывания используется делитель 16384, который делит частоту кварца 32.768 кГц, чтобы дать два прерывания в секунду; это позволяет прерыванию увеличивать значений часов или минут дважды в секунду при настройке времени.

Подпрограмма обработки прерывания вычисляет текущее время в часах и минутах из глобальной переменной Time in half-seconds. Если кнопка Set Time не нажата, то она увеличивает время и обновляет массив Digits[] текущими значениями:

Нажатие кнопки Set Time приводит к переходу переменной ButtonState между двумя состояниями: 1, которое изменяет значения часов, и 3, которое изменяет значения минут. В промежуточных состояниях 0 и 2 часы работают нормально.

Компиляция программы

Скомпилируйте программу с помощью megaTiny Core от Spence Konde’s на GitHub. Выберите ATtiny3216/1616/1606/816/806/416/406 в разделе megaTinyCore в меню платы. Убедитесь, что последующие параметры установлены следующим образом (игнорируйте любые другие параметры):

Чип: «ATtiny3216«
тактовая частота:» 5 МГц «
программатор:» jtag2updi (megaTinyCore)»

Затем загрузите программу в контроллер с помощью программатора UPDI. В качестве альтернативы вы можете сделать программатор UPDI из Arduino Uno или другой платы на основе ATmega328P, как описано здесь.

Вы можете игнорировать ошибку «не удается найти Флэш-и загрузочные накопители в описании».

Вот весь текст программы: bigtime.txt .

Изготовление печатной платы

Скачать файлы Eagle для печатных плат часов с GitHub : https://github.com/technoblogy/big-time .

Дальнейшие предложения

Хотя я не использовал их в своем прототипе, десятичные точки индикаторов подключены к PA7 на плате, поэтому вы можете изменить программу, чтобы использовать их, например, чтобы мигать ими каждую секунду.

Также порт PA2 (RX) подключен к разъему на плате, для возможности расширения функция часов, например, подключения модуля GPS, чтобы автоматически корректировать время. Вы также можете использовать этот вход для запуска, остановки или сброса таймера.

Электронные часы с календарем и будильником

Цифровая техника и автоматика в быту
С. Гудов
ЭЛЕКТРОННЫЕ ЧАСЫ С КАЛЕНДАРЕМ И БУДИЛЬНИКОМ
Электронные часы предназначены для индикации теку­щего времени суток (минуты и часы), дней недели (по­недельник — воскресенье), месяца и дня месяца, а также имеют будильник и схему установки требуемого времени суток и дня месяца. Часы реализованы на шести микро­схемах серии К176.

Читать еще:  Регулировка запорного коллектора far с балансировочными вентилями

Отличительной особенностью данного устройства яв­ляется динамический режим работы светодиодных инди­каторов, позволяющий выводить на одни и те же инди­каторы информацию о текущем времени суток, с кален­даря и будильника.

Принципиальная схема часов представлена на рис. 1.

На микросхеме DD1 выполнены генератор импуль­сов, делитель частоты с коэффициентом деления 2 15 и счетчик 60 импульсов. На ней собран кварцевый гене­ратор с резонатором ZQ1 и частотой генерации 2 15 = = 32 768 (Гц). С помощью подстроечного конденсатора С1 можно изменять частоту в пределах ±2 Гц от номи­нала. С выходов триггеров делителя 2 15 снимаются специальные служебные сигналы. С вывода 11 поступа­ют импульсы с частотой следования 1024 Гц для синхро­низации работы микросхем DD2, DD3 и DD4. С выво­да 6 — сигналы с частотой следования 2 Гц, необходи­мые для установки требуемого времени суток и дня месяца. С выводов 1, 2, 3, 15 снимаются управляющие импульсы Т1Т4, сдвинутые относительно друг друга по фазе и осуществляющие динамический режим работы индикаторов HG1HG4. Секундные импульсы с выво­да 4 поступают на вход С2 счетчика 60 импульсов, с выхода Q которого уже минутные импульсы подаются на микросхему DD2, включающую в себя счетчики ми­нутных и часовых импульсов и схему будильника. На выходах А, В, С, D микросхемы DD2 поочередно и син­хронно с сигналами Т1, Т2, ТЗ, Т4 в коде 1 — 2 — 4 — 8 по­является информация, соответствующая текущим часам и минутам суток. Дешифратор DD4 преобразует этот двоичный код в соответствующий семисегментный, кото­рый высвечивается на светодиодных индикаторах с общим анодом типа АЛС324Б.

Микросхема DD3 — календарь. Она состоит из сле­дующих блоков: счетчика 40 импульсов для счета дней месяца, счетчика 12 импульсов для счета месяца, счет­чика 7 импульсов для счета дней недели и блока управ­ления. Общую синхронизацию работы часов осуществля­ет микросхема DD5.

Рис. 1. Принципиальная схема часов
На рис. 2 представлены временные диаграммы, пояс­няющие принцип работы часов. Импульсы с частотой 1024 Гц поступают на вход С2 микросхемы DD5.2 (вы­вод 11), с вывода 13 которой снимаются сигналы с ча­стотой 512 Гц и подаются на формирователь синхронизирующих импульсов, собранный на микросхеме DD5.1. С вывода 1 синхроимпульсы длительностью примерно 20 мкс поступают на вход микросхемы DD4 и осуществ­ляют запись информации со входов А, В, С, D на выходы a g (выводы Р — 15DD4).

Момент формирования синхроимпульсов совпадает с появлением сигналов Т1Т4, следовательно, смена кода на выходе дешифратора DD4 синхронна с сигналами Т1Т4. Например, на выводах 3, 4, 5, 6 календаря DD3 установился двоичный код, соответствующий числу 15 июля (15.07). Во время действия сигнала Т1 устанав­ливается двоичный код 7 — 0111 и дешифратором DD4 преобразуется в соответствующий фрагмент семйсег-ментного кода. Одновременно сигналом Т1 открывается транзистор VT6, и начинает светиться индикатор HG4. При этом транзисторы VT3VT5 закрыты, а индикато­ры HG1 — HG3 не светятся.

В следующем такте на выводах 3, 4, 5, 6 календаря DD3 появляется двоичный код 0 — 0000, микросхема DD1 формирует сигнал Т2, а при появлении синхроимпульса на выводе 1 микросхемы DD4 происходит запись инфор­мации на выходы аg в семисегментном коде. Транзи­стор VT5 открывается сигналом Т2, и индикатор HG3 начинает светиться. Аналогичный процесс происходит для сигналов ТЗ и Т4. Сигналы Т1Т4 следуют с часто­той 128 Гц, в результате человеческий глаз восприни­мает всю индикацию в статическом режиме.

Входы S микросхем DD2 и DD3 управляют выхода­ми А, В, С, D. При логической 1 на входе 5 состояние А, В, С, D определяется информацией с внутренних счетчиков микросхем, а при логическом 0 выходы А, В, С, D блокируются с образованием неопределенного со­стояния (высокий импеданс). Секундные импульсы с микросхемы DD1 выводятся для мигания на запятую индикатора HG2. На выходе К микросхемы DD2 фор­мируются суточные импульсы. Високосный год кален­дарь DD3 не фиксирует, т. е. число 29.02 отсутствует. Неиспользованные выходы Al, Bl, C1 (на схеме не по­казаны) никуда не подключаются, но могут быть исполь­зованы для индикации дней недели с внутреннего счет­чика 7 импульсов в коде 1 — 2 — 4. Однако, при наличии на входе V2 календаря DD3 сигнала ТЗ с микросхемы DD1 через выходы А, В, С, D микросхемы DD3 выводит­ся информация и со счетчика 7 импульсов.

С выхода Q2 (вывод 4) микросхемы DD2 осуществля­ется синхронизация работы внутренних генераторов микросхем DD1 и DD3 по установочным входам R1 (вы­вод 5 микросхемы DD1) и R (вывод 12 микросхемы DD3) и производится сброс триггеров микросхем DD4 и DD5 по входам К и R2. При лодаче +9 В на вход М микросхемы DD4 на выходах аg появляются инверс­ные сигналы.

Будильник реализован на микросхемах DD2 и DD6. Когда текущее время совпадает с установленным на бу­дильнике, то на выходе HS (вывод 7) микросхемы DD2 в течение минуты появляются импульсы, разрешающие сигналам частотой 1024 Гц, модулированной частотой 2 Гц, проходить через логическую ячейку DD6.3 на динамическую головку BAL

Управление часами осуществляется кнопками SB1, SB2, SB3 и переключателями SA1, SA2, SA3. В верхнем положении переключателя SA1 на индикаторы выводит­ся информация о текущем времени суток, в нижнем — с календаря. Допустим, SA1 находится в верхнем поло­жении, тогда замыканием кнопки SB1 можно установить требуемую минуту, а кнопкой SB2 — час суток.

При включении тумблера SA3 будет высвечиваться информация с будильника. Замыканием кнопок SB1 и SB2 при включенном переключателе SA3 можно устано­вить желаемое время срабатывания будильника. В ниж­нем положении переключателя SA1 с помощью кнопок SB1 и SB2 устанавливается соответственно число меся­ца и месяц. При замыкании тумблера SA3 на индикато­ры выводится информация о дне недели (1 — 7). С по­мощью кнопки SB1 при включенном тумблере SA3 мож­но устанавливать требуемый день недели.

Читать еще:  Do not adjust на домкрате как отрегулировать

^ Рис. 2. Временные диаграммы
Для установки точного времени применяется кнопка SB3, которая сбрасывает в нуль только минуты. Если на индикаторах высвечивается 40 мин текущего часа и более, то сбрасываются в нуль минуты и к числу часов прибавляется единица. Если в данный момент — менее 40 минут на табло, то час не прибавляется. С шестым сигналом точного времени кнопка SB3 кратковременно нажимается, и часы считаются установленными. Тумб­лер SA2 отключает будильник, если в нем нет необхо­димости.

Часы питаются от стандартного источника питания с параметрическим стабилизатором на +9 В. Особен­ностью данной схемы часов является сохранение их работоспособности при долговременном (до 7 дней) отключении сетевого питания, так как при этом микро­схемы запитываются от батареи GB1 «Крона». Свето­диодные индикаторы в это время не светятся, а потреб­ляемый микросхемами ток невелик. При включении сетевого питания диод VD10 закрывается и не дает разряжаться батарее GB1.

Питание на индикаторы берется непосредственно с выхода моста VD9. Для предотвращения возможного тиристорного эффекта в КМОП серии К176 в цепи пи­тания микросхем DD1DD6 поставлены конденсаторы С10 — С15.

Конструкция и детали. Чертежи печатных плат часов и индикаторов представлены на рис. 3 и 5, размещение деталей часов — на рис. 4.

Рис. 3. Печатная плата:

a — вид со стороны деталей; б — противоположная сторона

Рис. 4. Размещение деталей часов на плате рис. 3
Платы изготовлены из двустороннего фольгированно-го стеклотекстолита. Соединение платы часов с платой индикаторов производится гибкими проводами. К кноп­кам SB1, SB2 и тумблерам SA1, SA3 провода должны иметь, по возможности, минимальную длину. Блок пита­ния можно выполнить в отдельном корпусе, причем транзистор VT7 нужно установить на небольшой радиа­тор или металлическию пластину.

В часах применены резисторы КИМ (R1) и МЛТ (остальные), а также конденсаторы К52-1Б (С7С9), КМ-5 (С2, С4, С5, С6), КМ-6 (СЗ, С10 — С15), КТ4-25Б (С1).

Кварцевый резонатор [Кварцевый резонатор на частоту 32 768 Гц можно приобрести в составе набора «Кварц-19». Наборы реализует наложенным плате­жом по письмам-заказам магазин «Электроника». Его адрес: 196211, г. Ленинград, пр. Ю. Гагарина, 12. — Прим. составителя.] ZQ1 на частоту 32 768 Гц использован от электронных часов. Он закрепляется на плате скобами из медной проволоки диаметром 0,5 мм, для чего предусмотрены контактные площадки. Звуко-излучатель ВА1 — малогабаритный телефон ТМ-2, но можно применять и другую динамическую головку. Трансформатор Т1 должен иметь на вторичной обмотке переменное напряжение примерно 11. 12 В. Взамен ба­тареи GB1 «Крона» можно использовать аккумулятор с напряжением около +9 В (например, типа 7Д-0,1). Конструкцию корпуса часов можно выбрать по своему усмотрению.

^ Рис. 5. Печатная плата индикаторов:

а — противоположная сторона; 6 — со стороны деталей
Налаживание часов начинается с проверки ра­боты генератора импульсов, для чего надо подключить вход частотомера к выводу 13 микросхемы DD1 и вра­щением ротора конденсатора С1 установить частоту ге­нерации, равную 32 768 Гц. Часы можно наладить и без частотомера по величине ухода от точного времени, но это займет значительно больше времени. Затем подклю­чить вход синхронизации осциллографа к выходу Т1 микросхемы DDL Осциллографом проверить наличие импульсов Т1Т4, которые должны быть смещены по фазе относительно друг друга так, как показано на рис. 2. Затем установить все переключатели в исходное состояние согласно схеме на рис. 1. На выводе 11 микро­схемы DD1 должны быть прямоугольные импульсы с частотой следования 1024 Гц, на выводе 6 — 2 Гц, на выводе 10 — 1/60 Гц, на выводе 4 — 1 Гц.

На выходах А, В, С, D микросхемы DD2 синхронно с сигналами Т1Т4 должен идти определенный двоич­ный код. Переключить SA1 в нижнее положение и про­верить наличие соответствующего кода на выходах А, В, С, D микросхемы DD3 и на выходах аg дешифратора DD4, причем смена кода должна происходить синхронно с импульсами на выводе 1 триггера DD5.1. На базе тран­зистора VT2 должны быть импульсы с частотой следо­вания 1024 Гц, модулированной частотой следования 2 Гц, когда текущее время совпадает со временем, уста­новленным на будильнике.

О возможных заменах и модерниза­ции схемы часов. Возможен вариант изготовления часов по данной схеме в миниатюрном карманном виде. Для этого необходимо использовать малогабаритные индикаторы АЛС304Г и запитать часы от аккумуляторов на +9 В либо от батареи «Крона». Индикацию вклю­чать кратковременным нажатием кнопки, поставленной в цепи питания индикаторов HG1HG4 (точка Л). В общем случае можно использовать любые семисег-ментные индикаторы с общим анодом (КЛЦ202А, АЛШЕидр.).

Если календарь в часах не нужен, то микросхемы DD3 и DD5 и все связи с ними исключаются, переклю­чатель SA1 убирается, а на вход S микросхемы DD2 подается напряжение +9 В. Вход К дешифратора DD4 подсоединяется к +9 В, а на вход S микросхемы DD4 посылаются синхроимпульсы с выхода Q2 микросхемы DD2.

Если будильник также не нужен, то микросхема DD6 исключается, и часы реализуются всего на трех микро­схемах серии К176.

В качестве дешифратора DD4 можно использовать микросхему К176ИДЗ, имеющую более мощные выход­ные шины.

ББК 32.884.19 В80
Составитель А. В. Дьяков

Рецензенты; кандидат технических наук С. А, Бирюков,
А. Д. Шуб

В помощь радиолюбителю: Сборник. Вып. 95/ В80 Сост. А. В. Дьяков. — М.: ДОСААФ, 1986. — 78 с, ил.

Читать еще:  Как отрегулировать систему водоснабжения в частном доме

30 к.
Приведены описания конструкций, принципиальные схемы и мето­дика расчета их некоторых узлов. Учтены интересы начинающих и ква« лифицированных радиолюбителей.
2402020000 — 070 ББК 32.884.19

072(02)-86 6Ф2.9
(c) Издательство ДОСААФ СССР, 1986.
Научно-популярное издание
В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ

Составитель Андрей Васильевич Дьяков

Заведующий редакцией А. В. Куценко

Редактор М. Е. Орехова

Художник В. А. Клочков

Художественный редактор Т. А. Хитрова

Технический редактор Е. В. Дмитриева

Корректор Я. В. Елкина

ИБ N 1940
Сдано в набор 02.01-86. Подписано в печать 11.07.86. Г-93933. Формат 84Х108 1/32. Бумага тип. 2. Гарнитура литературная. Печать высокая. Усл. п. л. 4,2. Усл. кр.-отт. 4,52. Уч.-изд. л. 3,92. Тираж 1100000 экз, Заказ 6 — 270. Цена 30 к.

Я б взял. Ламповые часы ручной работы «Past Indicator»

Favorite В закладки

Я б взял. Ламповые часы ручной работы «Past Indicator»

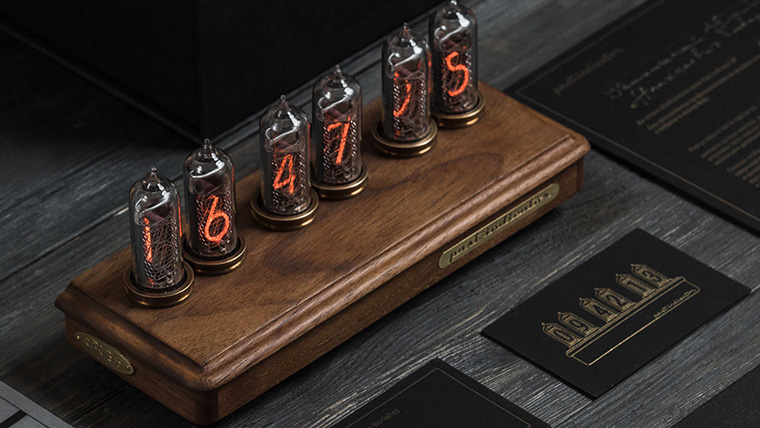

Меня всегда приводили в восторг часы на газорязрядных индикаторах (Nixie). Эти «неоновые лампочки» умеют показывать цифры 0-9 или знаки, в зависимости от модели. Они пришли к нам из советского прошлого, где широко применялись в различных приборах, от звукового оборудования до электронных табло.
