Коллекторы с расходомерами и без расходомеров

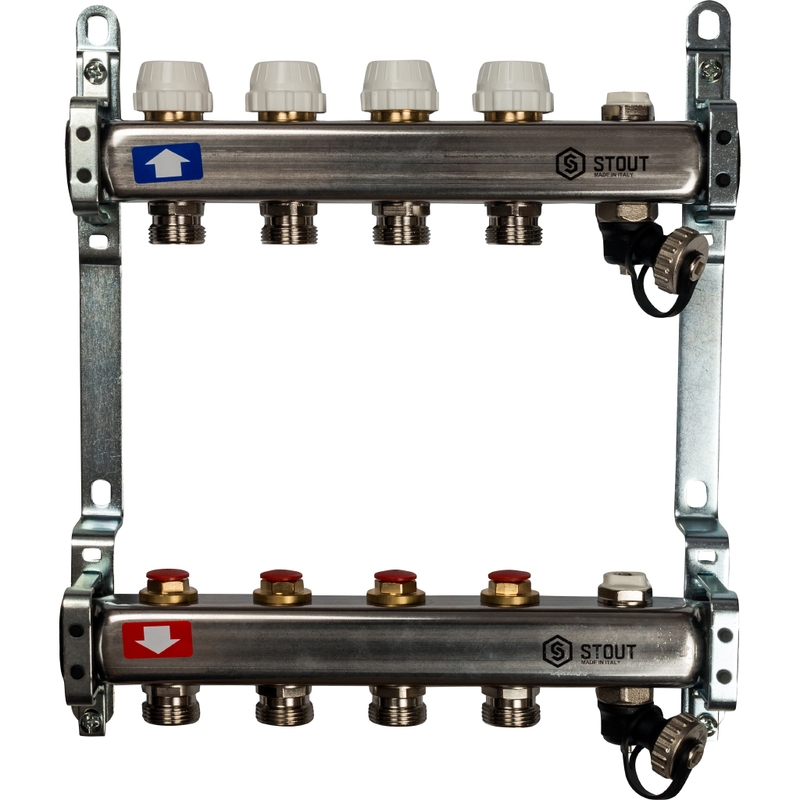

Коллекторы с расходомерами и без расходомеров

Антивандальная сантехника

Водяной подогрев пола требует укладки большого количества труб. Так как трубы используются небольшого диаметра, они имеют высокое гидравлическое сопротивление. Чтобы котел мог «продавить» теплый пол и чтобы пол был более-менее равномерно прогрет, длина одной трубы ограничена. Теоретически максимальная длина одного контура (трубы) составляет 120 метров. На практике советуют делать не более 70-90 метров. Даже на 90 метрах, пока вода добежит до конца трубы, значительно остывает.

Так вот, таких контуров даже в одной комнате может быть несколько. А если подогрев делать в нескольких комнатах? А если еще и этажей несколько? Может набраться десяток контуров или даже больше. Все зависит от площади подогрева. Все эти трубы к котлу напрямую не подключишь. Вот для этого и нужны коллекторы для подключения контуров теплого пола. В самом простом варианте коллектор это две трубы на подаче и на обратке с приваренными к ним отводами. К этим отводам и подключаются контуры теплого пола. Могут еще стоять запорные клапаны, чтобы можно было перекрывать подачу воды в конкретной петле.

Чтобы можно было регулировать температуру (опосредованно) ставят расходомеры или регулировочные вентили. Они позволяют в ручном или автоматическом режиме сбалансировать потоки так, что температура пола во всех зонах практически одинаковая. С их помощью можно сделать в конкретной зоне потеплее. Но не потому что так получилось, а потому что так хочется.

Важная часть любого коллекторного блока — расходомер. В чем же его главная функция? Дело в том, что при установке труб для полной системы петли в любом случае получаются разной длины — короткие и длинные. Ещё со школы на уроках физики утверждали — вода пойдет по пути наименьшего сопротивления, а значит, в большей мере будет течь по коротким петлям с маленьким гидравлическим сопротивлением, обходя длинные.

Несбалансированные размеры петель вызовут неравномерный прогрев территории и, как следствие, некачественную работу системы тёплого пола. Именно для этих случаев нужен расходомер. Это устройство, созданное для того, чтобы искусственно повышать гидравлическое давление внутри коротких петель путем уменьшения прохода и увеличивая проход в длинных. Таким образом, регулируется баланс между разными видами петель и теплоноситель равномерно распределяется по всей территории, которую охватывают петли.

Далее запускаем отопление и ждем, пока прогреется пол. Если есть термометр измеряем температуру пола в зоне работы каждого контура. Нет термометра щупаем и сравниваем ощущения. По результатам корректируем положение вентилей и снова ждем несколько часов. Так действуем до тех пор, пока результат не устроит. В принципе, коллектор Valtec с вентилями без расходомера настроить не так сложно.

Если коллектор не оснащен расходомерами, а только клапанами, придется выставлять расход на ощупь. Это не фигурально, а буквально. Зная длину каждого контура, на самом длинном открываем поток на максимум. Остальные прикручиваем примерно. Можно посчитать количество оборотов вентиля и ориентироваться на них.

Регулировка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Техническая составляющая системы дополнительного обогрева

Функционирование системы осуществляется с помощью ряда оборудования:

  • коллекторная установка;
  • специальный клапан;
  • насос для циркуляции теплоносителя.

Расходометр используется для контроля над процессом распределения теплоносителя. Этот элемент системы является основным в функционировании насосной системы. Коллектор выполняет функцию подачи горячего теплоносителя с последующим забором и направлением в центральный узел. В специальном узле конструкции осуществляется смешивание отработанной и горячей воды. Такая особенность позволяет добиться высокой производительности и рациональности эксплуатации.

Ротаметры и предохранительные клапаны осуществляют регулировку температурного режима в соответствующих областях теплого пола. Оборудование подготавливает именно тот объем воды, который необходим для обогрева конкретной площади. Прибор отслеживает количество теплоносителя в различных контурах, обеспечивая слаженную работу всех составляющих.

При устройстве водяных полов следите за тем, чтобы все контуры были одной длины, несмотря на разность конфигураций. Таким образом, вы сможете добиться оптимального распределения тепла в помещении и снизить уровень энергетических потерь.

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Особенности функционирования расходометра

Основа оборудования – это пластиковый корпус, внутри которого находится специальный поплавок. В состав также входит прозрачная колба с разметочной шкалой. В зависимости от перемещения поплавка оценивается количество теплоносителя внутри системы. Анализируя показатели, можно принимать решение о переключении режимов.

Расходомер воды для теплого пола – это вспомогательный прибор в работе конструкции. С теоретической точки зрения пользователь может обойтись без этого оборудования. Но нужно учитывать, что отсутствие измерительной техники существенно усложняют контроль за параметрами функционирования. В некоторых случаях это может привести даже к выходу из строя.

Регулировка расходомеров на коллекторе теплого пола обеспечивает равномерное распределение тепла. При отсутствии прибора возникает вероятность того, что в разных комнатах температура поверхности будет различной. Также вы рискуете превысить норму расхода по теплоносителю. Такие ограничения связаны с разницей между размерами комнат. Расходомер теплого пола создает условия для поддержания оптимальных температур, основываясь на габаритах помещения.

Прибор способен работать автономно, не нуждаясь в источнике питания. Он снижает уровень энергетических расходов и оптимизирует работу системы. Оборудование неприхотливо в обслуживании и монтаже. Корпус следует располагать в вертикальном положении, в противном случае вы рискуете столкнуться с различными проблемами в эксплуатации. В заключение анализа этого аппарата можно сделать вывод о том, что отказываться от регулирующего устройства нецелесообразно.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Читать еще:  Котел беретта регулировка насоса

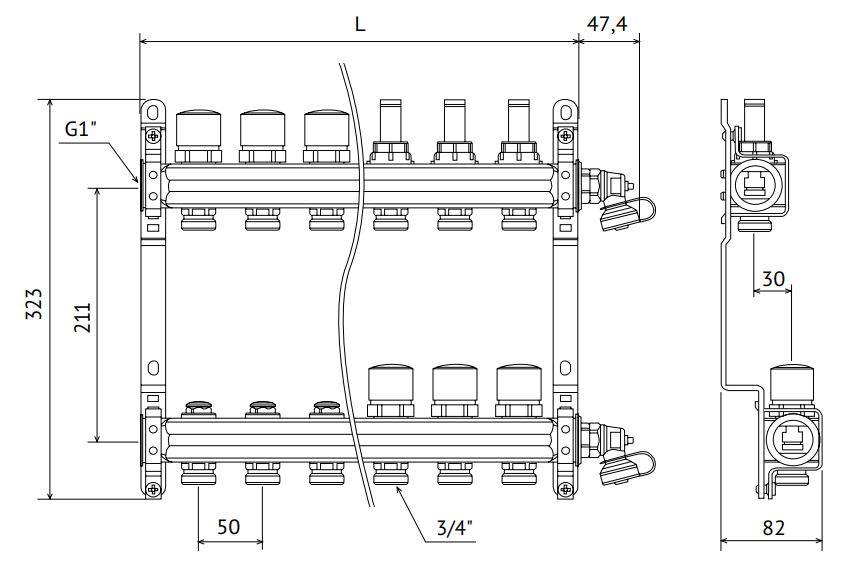

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

  • 1. Циркуляционный насос.
  • 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
  • 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

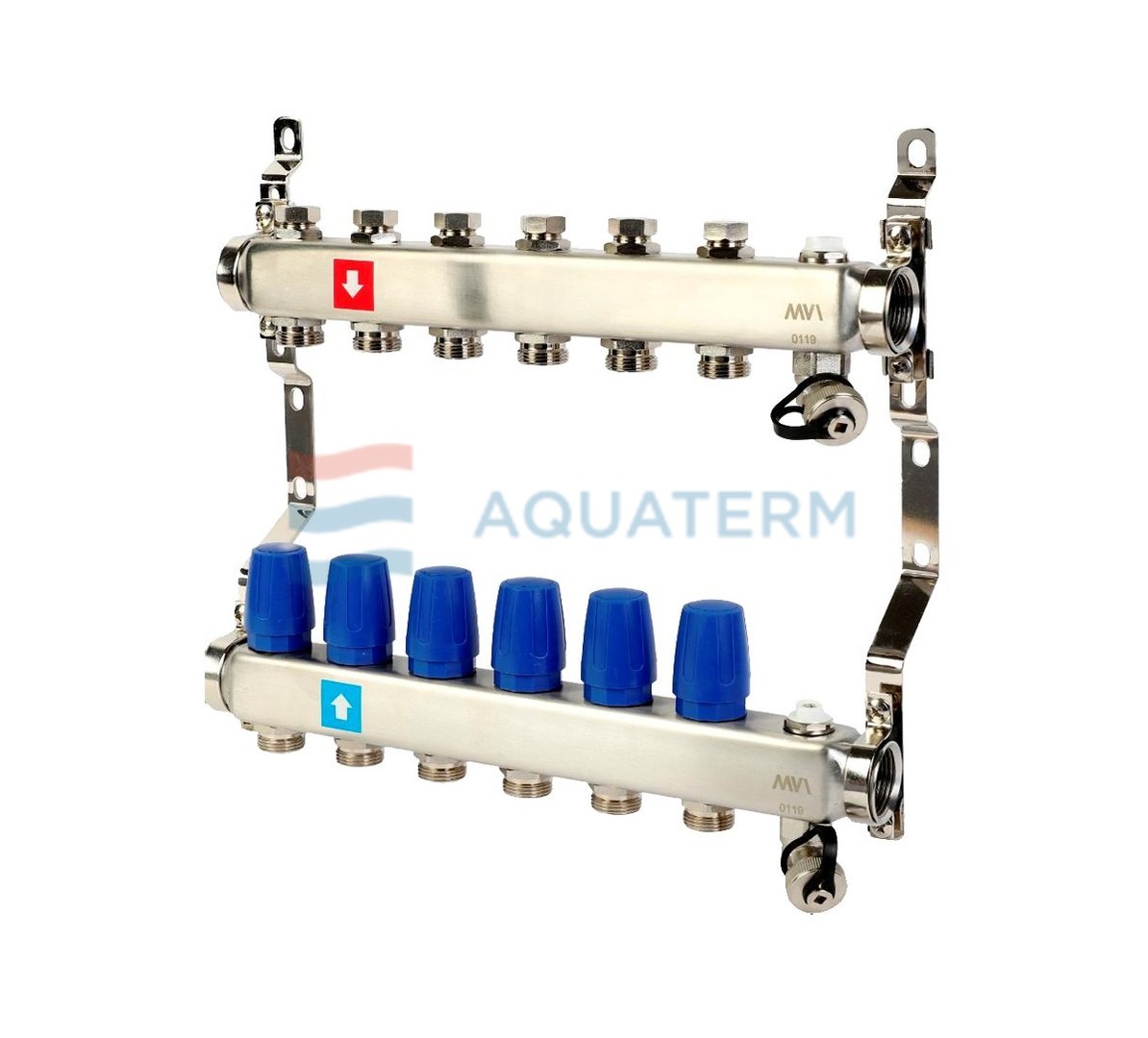

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Заполнение системы теплоносителем

Для введения устройства в эксплуатацию следует заполнить все контуры горячей водой. Для тестирования функциональности достаточно сравнить параметры давления. В случае несоответствий необходимо проверить правильность установки всех составляющих, чтобы не допустить выхода из строя оборудования. Открытие клапанов выполняется поочередно. Работайте сначала с одним контуром. При этом клапаны нерабочих отделов должны находиться в закрытом положении.

При эксплуатации системы теплого пола создавайте доступ к колбе расходометра. Показатели этого оборудования могут понадобиться при ремонте или обслуживании системы. Устанавливайте для каждого отдельного контура один расходометр. Так вы сможете повысить контроль над всеми процессами в системе.

При выборе модели старайтесь обращать внимание на авторитетных производителей. Качественное оборудование имеет в своем составе все необходимые комплектующие, поэтому вам не придется расходовать дополнительные средства.

По всем вопросам обращайтесь к нашим специалистам!

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Схема заполнения контуров:

  • Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
  • Закрываются термостатические и балансировочные клапана всех контуров.
  • Открывается балансировочный и термостатический клапана заполняемого контура.
  • Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
  • Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
  • После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Как балансировать параметры работы системы?

Первичная регулировка контуров теплого пола по расходомерам предусматривает использование специальных балансировочных клапанов. Этот элемент способствует выравниванию давления между контурами для теплоносителя. Термостатические клапаны позволяют осуществлять оперативную регулировку параметров.

Настраивается балансировочное оборудование следующим образом:

  • открывается крышка с помощью ключа диаметром 5 миллиметров;
  • клапан максимально закручивается;
  • устанавливается заданное число оборотов в соответствии с данными предварительного расчета;
  • кольцо для стопора закручивается с помощью шестигранного ключа, диметр которого составляет 6 миллиметров.

При отклонении от стандартов технологии вы можете повредить устройство клапанов, что приведет к возникновению проблем в работе оборудования.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

    Клапан 2 полностью открытый.
    3 полностью открытый.
    4 полностью закрытый.
    Насос 1 включенный.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

Монтаж коллектора под теплый пол своими руками, установка и регулировка расходомеров

Альтернативным вариантом как автономного, так и дополнительного элемента к центральному отоплению, является система водяного теплого пола. Его эффективное функционирование во многом обеспечивает коллектор под теплый пол. Зачем нужен такой конструктивный элемент?

Помимо регулировки циркуляции теплоносителя, он также может измерять давление системы отопления, равномерно распределять подачу самого теплоносителя, а также способствует устранению воздушных пробок.

Конечно, теплый водяной смесительный узел может функционировать полноценно и самостоятельно без коллекторной группы, но при одном существенном условии – он будет иметь лишь один отопительный контур.

Дело в том, что большинство производителей настоятельно рекомендуют не превышать показатель длины укладываемой трубы в 70 м. На практике, учитывая максимальный разрез (разрыв) между двумя элементами, такого количества хватит лишь для полноценного отопления площади всего лишь около семи квадратов.

Таким образом, для прогрева помещения средних габаритов потребуется минимум три отопительных контура. Так как монтаж системы теплого пола, как правило, рассчитывается одновременно на несколько комнат, то без подключения коллектора к котлу обеспечить равномерную подачу тепла будет просто невозможно.

Как устроен и как работает

Визуально в сборе коллектор представляет собой группу трубопроводов, собранных по определенной схеме.

В большинстве случаев конструкция представляет собой совокупность узлов, состоящих из:

  • циркулярного насоса , монтируемого на подаче теплоносителя и обеспечивающего необходимый уровень давления самой системы, а также способен регулировать скорость циркуляции воды по контуру;
  • распределительной гребенки , имеющей несколько отводов и расходомеров, позволяющих одновременно подсоединить определенное число контуров и осуществлять зональный контроль за расходом теплоносителя;
  • воздухоотводчика , который автоматически удаляет воздух из контуров;
  • узла подмеса , который конструктивно является регулирующим клапаном, отвечающим за подпитку горячей водой. Он работает по следующему принципу. Термодатчик начинает сигнализировать на открытие клапана и, соответственно, на добавку горячей воды носителю.

Это продолжается ровно до момента, пока температура циркулирующего теплоносителя не достигнет заданной температуры. После этого устройство срабатывает на закрытие клапана.

Таким образом, смешивание разных водяных потоков и получение на выходе одного с заданным температурным параметром, является основополагающей задачей коллектора. Так осуществляется полная компенсация затраченных энергетических и водяных ресурсов. Без этого работа системы теплого водяного пола просто теряет смысл.

Различают три основных типа смешивания жидкости:

  • последовательное , при котором насос подает смешанную воду от нагревательного источника в петлю системы лишь в одном направлении;
  • параллельное , предполагающее разделение основной и обратной линии, при этом подача теплоносителя носит неравномерный характер со значительными потерями тепловой энергии;
  • комбинированное , сочетающее в себе элементы двух предыдущих типов; практически используется достаточно редко в виду сложности самой конструкции.

От того, как настроить и отрегулировать коллектор, во многом зависит корректная работа самого теплого пола.

Происходит это по следующему алгоритму:

  1. Температура воды , которая поступает от стояка центральной системы отопления либо от автономного котла, составляет до 70С. Она проходит сквозь зональный клапан (вентиль), имеющий термостатическую головку.
  2. Если температурный показатель жидкости выше заданных параметров , то она должна смешиваться с обраткой и поступать уже в коллектор, который будет распределять ее по контурной петле.
  3. Когда теплоноситель обретает необходимую температуру, зональный вентиль перекрывает водный поток и перенаправляет его в систему обратной подачи. Именно поэтому теплый пол может определенный период времени полноценно функционировать без дополнительного подогрева.
  4. При снижении температуры жидкости в действие вступает обратная схема. Открывается зональный клапан, вода смешивается с потоком, который циркулирует по обратке, а температурные показатели постепенно повышаются до необходимых значений.

Точно отбалансировать расход воды можно с помощью настроек расходомеров. Смесительные клапаны предназначены также для контроля расхода теплоносителя и для устранения расширений линейного характера.

Как правильно установить

Установка коллектора осуществляется в зависимости от места расположения магистральных труб котла, а также от конфигурации трубопроводов для каждого отдельного помещения. Как правило, местом монтажа выбирается точка, равноудаленная от каждой конечной ветки трубопровода до самых длинных.

Если предполагается отапливать достаточно большое количество смежных помещений, то целесообразнее заранее предусмотреть наличие и расположение также нескольких узлов по разделению теплоносителя. Соблюдение данного условия обеспечит оптимальный гидравлический режим функционирования всей системы целиком.

Коллекторный шкаф

Чаще всего применяются коллекторы, имеющие два выхода, но в некоторых случаях требуется установка смесительных узлов на четыре и более, вплоть до двенадцати единиц. В этом случае вся конструкция имеет достаточно большие размеры, поэтому ее очень часто «прячут» в коллекторный шкаф, который специально для этого оборудуют своими руками. Представляет собой металлический ящик, в который помещается сам коллектор и все его составляющие (насос, смесительные узлы, выводы петель и т.д.)

Он может быть закрытого либо открытого типа. Также как встроенным, так и навесным. Первые имеют лицевую сторону, декорированную под общий интерьер. А вторые, в большинстве случаев, имеют набивное порошковое покрытие.

Габариты шкафа напрямую зависят от размера коллектора с учетом всех дополнительных элементов. Оптимальная высота крепления – около полуметра от пола. Ниже крепить шкаф не совсем рационально, так как впоследствии будет не совсем удобно вставлять трубы в сам коллектор.

Кроме функциональных преимуществ, такая установка добавит эстетики в интерьер помещения, а также впоследствии будет защищать достаточно дорогую установку от случайных и нежелательных механических повреждений.

Подвал

Когда планируется использовать коллектор одновременно на два этажа дома, в котором есть подвальное помещение, то чаще всего местом положения гребенки определяют именно его.

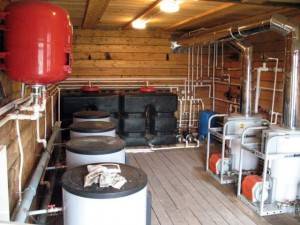

Фото коллектора, установленного в подвале

Но в этом случае коллектор оказывается установленным ниже всей системы теплого пола, что может стать одной из причин скопления воздуха в контурах (петлях). Конечно, это может произойти, а может и нет.

Каждый случай установки носит индивидуальный характер. Все находится в прямой зависимости от множества факторов, таких, например, как количество петель или мощность насоса, способа отопления либо режима функционирования самого котла, и многое другое.

Конечно, утверждать однозначно, что эта система будет при работе завоздушиваться, а та нет, определенно невозможно. Но существует несколько приемов, которые помогут избежать таких неприятностей.

Универсальным вариантом, где ставить гребенку, станет размещение одного коллектора на верхнем этаже, либо монтаж небольших по габариту установок, но на каждом этажном ярусе. При этом насосно-смесительный узел может быть вполне одним общим.

Также рекомендуется каждый контур оборудовать краном или воздухоотводчиком. Они монтируются в петлю при помощи тройника, который с трубами в обязательном порядке должен выводиться выше стяжки. Но при этом следует помнить, что гидравлическое сопротивление контура, оборудованного запорным краном, значительно возрастает.

Сборка и подключение

Последовательное описание всех этапов, как правило, находится в инструкции-приложении в комплектации к устройству.

Но в любом случае правильно собрать коллектор можно по следующему алгоритму:

  1. Первоначально устанавливается коллекторный шкаф или устраивается специальная ниша с рамкой, либо оборудуется место в подвале.
  2. Присоединение к котлу . Теплоноситель должен подаваться снизу, а обратка, соответственно, идет сверху. Шаровые отсекающие (вентили) должны быть установлены строго перед рамкой.

Сразу же за ними следует монтировать насосную группу. Она не только отвечает за поддержание необходимого уровня давления в системе, но и смешивает остывшие водные потоки из контуров с нагретой от котла водой.

Контур должен находится под давлением около суток. Если показатели за это время остались неизменными, то сборка и отладка прошла успешно, система теплого пола полностью готова к эксплуатации.

Регулировка температуры

Диапазон нагревания воды в обычных котлах составляет от 60С до 85С, а максимальный температурный показатель, рекомендуемый производителем теплых полов, составляет около 30С. Поэтому необходимо отрегулировать температуру циркулирующей жидкости с помощью узла управления.

Делается это так:

  • Горячий теплоноситель перемешивается с остывшей жидкостью смесительным клапаном; это можно произвести либо самостоятельно вручную, либо используя сервопривод, который не входит в стандартную комплектацию и приобретается отдельно.
  • Сборный узел регуляции имеет несколько запорных кранов, монтируемых на подачу и обратку каждого запитанного контура. Именно они контролируют интенсивность отопления . При этом можно отрегулировать не только систему в общем, но и каждый участок отдельно.

Коллектор своими руками

Покупка готового устройства дает возможность гарантийной и бесперебойной работы, а также обеспечивает легкость и простоту монтажа. Однако узнав, сколько стоит готовый комплект, многие задумываются о том, как самому сделать коллектор.

Одним из бюджетных вариантов самостоятельного изготовления коллектора является сборка устройства из пропилена. Из чего состоит? Собирается из обычных полипропиленовых труб диаметром в 25 мм либо в 32 мм, которые широко используются при обустройстве водопровода и/или отопления.

На такую гребенку также можно поставить воздухоотводчики, запорные краны и сливные отверстия. При сборке потребуются такие элементы как фитинги, тройники, отводы и др. Их количество напрямую зависит от числа имеющихся в системе контуров.

Но следует учитывать, что данный коллектор будет иметь слегка большие габариты, чем заводской вариант, а также и то, что его никак нельзя оборудовать расходомерами. Поэтому расход воды придется контролировать самостоятельно при помощи вентилей или клапанов. Это достаточно неудобный способ, так как он не отражает реальный расход теплоносителя по каждому контуру в отдельности.

Как выбрать?

Каждый производитель предлагает потребителю широкий выбор систем регулирования и смешивания для полноценной функциональности теплого пола.

Но, несмотря, на все разнообразие, принцип действия основывается на двух устройствах:

  • Универсальным вариантом принято считать устройство, имеющее трехходовой клапан . В основном используется либо для больших помещений, либо для отопления нескольких смежных.

Как вариант – монтаж сервопривода и погодозависимых автоматических приборов. Клапан самостоятельно контролирует и регулирует давление в системе, температуру циркулирующей воды и степень ее подачи.

Но при этом исключается нежелательный перегрев в системе и обеспечивается полноценный прогрев помещения. Однако есть и свои минусы. Приборы такого порядка подходят для квартир и домов площадью менее двухсот квадратов. Обязательным к установке элементом является термостатический регулировочный узел, возможно, потребуется и расходомер.

Также при выборе устройства следует обратить внимание на его габариты. Размеры коллектора во многом зависят от числа контуров, которые планируется непосредственно подключить к системе теплый пол.

Предлагаем посмотреть видео:

Как установить коллектор для теплого пола своими руками

Принято, что установка коллектора теплого пола начинается с обустройства ниши в стене, где предполагается расположить шкаф для него. Размеры этого специального ящика обычно составляют 60х40х12 сантиметров. Место, где монтируют распределительный коллектор для теплого пола, должно находиться непосредственно у поверхности напольного покрытия.

Необходимость установки коллекторного шкафа

монтаж коллектора теплого пола

Некоторые владельцы частных домов предпочитают устанавливать коллектор для теплого пола своими руками. После того, как специальный шкаф готов, в него заводятся подающая теплоноситель и возвратная трубы. Первая из них поставляет горячую воду в систему от котла, а вторая — собирает остывший теплоноситель и возвращает его обратно к месту нагрева.

Чтобы движение воды было непрерывным, выполняют установку циркуляционного насоса в системе отопления. На концы подающего и возвратного трубопровода ставят запорные вентили. Таким образом, в случае необходимости отключить отопление в одной из комнат или в определенной части здания нужно закрыть два этих крана, что не отразится на теплоснабжении остальных помещений в доме. Для соединения пластикового трубопровода с металлическим вентилем используют компрессионный элемент – фитинг.

Коллектор как элемент отопительной системы

коллектор теплого пола своими руками

У распределительного коллектора с несколькими ответвлениями на противоположном конце трубы имеется выход. Его закрывают либо обычной заглушкой, либо устанавливают разветвитель — у него с одной стороны располагается сливной кран, а с другой – воздухоотводчик, в автоматическом режиме удаляющий случайно образовавшийся в системе воздух.

Подобным образом обустраивают конструкцию водяного теплого пола обеих трубопроводов – как подающего направления, так и возвратного. По этой причине, когда устанавливается коллектор для теплого пола своими руками или бригадой специалистов, гребенку и другие необходимые детали приобретают в паре.

Назначение коллектора и особенности его монтажа

Конструкцию для обогрева дома при помощи водяного пола монтируют отдельно от всей системы теплоснабжения. Монтаж коллектора теплого пола необходим для изоляции водяной установки от подающей и обратной трубы. В комплект данного узла также входит насосная группа (прочитайте также: «Электрокамин своими руками: просто о сложном»).

схема подключения коллектора теплого пола

Как правило, коллектор теплого пола своими руками монтируется в стенном пространстве таким образом, чтобы место ее расположения было равноудалено от конечных точек теплопроводов. Благодаря такой схеме подключения теплого пола можно обеспечить оптимальный рабочий режим для отопительной системы. В том случае, когда теплоснабжение необходимо для большого количества комнат и подсобных помещений, желательно заранее предусмотреть несколько распределительных узлов для жидкого теплоносителя (прочитайте также: «Как сделать пиролизные котлы своими руками»).

Устройство теплого водяного пола, подробно на видео:

Составные элементы коллекторной группы

Коллекторная группа для теплого пола в своем составе имеет:

  • гребенки-трубопроводы, которые представляют соединенные по схеме «ТТТ» тройники;
  • смесительный узел с трехходовым клапаном;
  • подающий коллектор с регулировочными клапанами расхода воды на ветки;
  • возвратный коллектор – регулировочные, работающие в автоматическом режиме, клапана с сервоприводом;
  • циркуляционный насос, имеющий дренажное устройство;
  • расходомер для коллектора теплого пола;
  • устройства для регулировки водяного теплого пола и автоматизации процесса теплоснабжения.

подключение коллектора теплого пола

Арматура, установленная на гребенках, отвечает за подачу источника тепла в отдельные контуры смонтированной системы и одновременно управляет конструкцией водяного пола с обогревом. При достижении определенной (заданной) температуры в комнате, автоматические клапана перекрывают доступ жидкого теплоносителя в отопительные контуры. Коллектор для теплого пола с расходомерами обеспечивает экономное потребление энергоресурсов.

Как уже ранее говорилось, непрерывное движение теплоносителя по трубопроводам обеспечивается за счет функционирования циркуляционного насоса, который соединяет обе гребенки (прочитайте также: «Распределительная гребенка системы отопления — назначение и принцип работы»).

как подключить коллектор теплого пола

Правильности установки коллекторного узла для системы водяного напольного обогрева следует уделить особое внимание – от его работы зависит, насколько тепло и уютно будет находиться в доме (прочитайте: «Как сделать водяные теплые полы своими руками»). До того, как подключить коллектор теплого пола, необходимо выполнить подробную схему расположения всех элементов, обеспечивающих теплоснабжение, и осуществлять монтаж в соответствии с планом. В противном случае устранение недостатков обойдется в значительную сумму.

После завершения установки всех элементов коллекторного шкафа выполняют пробный запуск системы с целью обнаружения ошибок и дефектов. Рабочее давление в ней при этом должно примерно на 25% превышать данный показатель, необходимый для постоянной эксплуатации.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
