Схема инвертора с регулировкой тока и напряжения

Схема инвертора с регулировкой тока и напряжения

«Наш мир погружен в огромный океан энергии, мы летим в бесконечном пространстве с непостижимой скоростью. Всё вокруг вращается, движется — всё энергия. Перед нами грандиозная задача — найти способы добычи этой энергии. Тогда, извлекая её из этого неисчерпаемого источника, человечество будет продвигаться вперёд гигантскими шагами» Никола Тесла (1891)

воскресенье, 19 июля 2015 г.

TL494

TL494 – замечательная, универсальная микросхема, созданная достаточно давно, до сих пор не потеряла своей актуальности. (источник wyst.at.ua)

Только самое главное.
Напряжение питания 8-35в (вроде можно до 40в, но не испытывал)
Возможность работать в однотактном и двухтактном режиме.

Для однотактного режима максимальная длительность импульса составляет 96% (не меньше 4% мертвого времени).
Для двухтактного варианта – длительность мертвого времени не может быть меньше 4%.
Подавая на вывод 4 напряжение 0…3,3в можно регулировать мертвое время. И осуществлять плавный запуск.
Имеется встроенный стабилизированный источник опорного напряжения 5в и током до 10ма.
Имеется встроенная защита от пониженного напряжения питания, выключаясь ниже 5,5…7в (чаще всего 6,4в). Беда в том, что при таком напряжении мосфеты уже переходят в линейный режим и сгорают…
Имеется возможность выключит генератор микросхемы замкнув ключом вывод Rt (6) вывод опорного напряжения (14) или вывод Ct (5) на землю.

Рабочая частота 1…300кГц.

Два встроенных операционных усилителя «ошибки» с коэффициентом усиления Ку=70..95Дб. Входы — выводы (1); (2) и (15); (16). Выходы усилителей объединены элементом ИЛИ, поэтому тот на выходе которого напряжение больше и управляет длительностью импульса. Один из входов компаратора обычно привязывают к опорному напряжению (14), а второй – куда нада…Задержка сигнала внутри Усилителя 400нс, они не предназначены для работы в пределах одного такта.

Выходные каскады микросхемы при среднем токе в 200ма, достаточно быстро заряжают входную емкость затвора мощного мосфета, но не обеспечивают ее разряд. за приемлемое время. В связи с чем обязательно необходим внешний драйвер.

Вывод (5) кондесатор С2 и вывод (6) резисторы R3; R4 — задают частоту внутреннего генератора микросхемы. В двухтактном режиме она делиться на 2.

Есть возможность синхронизации, запуск входными импульсами.

Однотактный генератор с регулировкой частоты и скважности
Однотактный генератор с регулировкой частоты и скважности (отношение длительности импульса к длительности паузы). С одно транзисторным выходным драйвером. Такой режим реализуется, если соединить вывод 13 с общей шиной питания.

Поскольку микросхема имеет два выходных каскада, которые в данном случае работают синфазно, их для увеличения выходного тока можно включить параллельно… Или не включать…(зеленым цветом на схеме) Так же не всегда ставиться и резистор R7.

Измеряя операционным усилителем напряжение на резисторе R10, можно ограничить выходной ток. На второй вход подается опорное напряжение делителем R5; R6. Ну понимаете R10 будет греться.

Цепь С6; R11, на (3) ногу, ставят для большей устойчивости, даташит просит, но работает и без нее. Транзистор можно взять и npn структуры.

Однотактный генератор с регулировкой частоты и скважности. С двух транзисторным выходным драйвером (комплементарный повторитель).
Что могу сказать? Форма сигнала лучше, сокращаются переходные процессы в моменты переключения, выше нагрузочная способность, меньше тепловые потери. Хотя может быть это субъективное мнение. Но. Сейчас я использую только двух транзисторный драйвер. Да, резистор в цепи затвора ограничивает скорость переходных процессов при переключении.

А здесь имеем схему типичного повышающего (boost) регулируемого однотактного преобразователя, с регулировкой напряжения и ограничением тока.

Схема рабочая, собиралась мной в нескольких вариантах. Выходное напряжение зависит от количества витков катушки L1, ну и от сопротивления резисторов R7; R10; R11, которые при налаживании подбираются. Саму катушку можно мотать на чем угодно. Размер — в зависимости от мощности. Кольцо, Ш-сердечник, даже просто на стержне. Но она не должна входить в насыщение. Поэтому если кольцо из феррита, то нужно разрезать и склеить с зазором. Хорошо пойдут большие кольца из компьютерных блоков питания, их резать не надо, они из «рапыленного железа» зазор уже предусмотрен. Если сердечник Ш-образный — ставим не магнитный зазор, бывают с коротким средним керном — эти уже с зазором. Короче, мотаем толстым медным или монтажным проводом (0,5-1,0мм в зависимости от мощности) и числом витков 10-и больше (в зависимости, какое напряжение желаем получить). Подключаем нагрузку на планируемое напряжение небольшой мощности. Подключаем наше творение к аккумулятору через мощную лампу. Если лампа не загорелась в полный накал — берем вольтметр и осцилограф.

Подбираем резисторы R7; R10; R11 и число витков катушки L1, добиваясь задуманного напряжения на нагрузке.

Дроссель Др1 — 5. 10 витков толстым проводом на любом сердечнике. Видел даже варианты, где L1 и Др1 намотаны на одном сердечнике. Сам не проверял.

Это тоже реальная схема повышающего преобразователя, который можно использовать, например для зарядки ноутбука от автомобильного аккумулятора. Компаратор по входам (15);(16) следит за напряжением аккумулятора «донора» и отключит преобразователь, когда напряжение на нем упадет ниже выбранного порога.

Цепь С8; R12; VD2 — так называемый Снаббер, предназначен для подавления индуктивных выбросов. Спасает низковольтный МОСФЕТ, например IRF3205 выдерживает, если не ошибаюсь, (сток — исток) до 50в. Однако здорово уменьшает КПД. И диод и резистор прилично греются. За то увеличивается надежность. В некоторых режимах (схемах) без него просто сразу сгорает мощный транзистор. А бывает работает и без всего этого. Надо смотреть осциллограф.

Что такое инвертор напряжения, как он работает, применение инвертора

Для преобразования постоянного тока в переменный применяют специальные электронные силовые устройства, называемые инверторами. Чаще всего инвертор преобразует постоянное напряжение одной величины в переменное напряжение другой величины.

Таким образом, инвертор — это генератор периодически изменяющегося напряжения, при этом форма напряжения может быть синусоидальной, приближенной к синусоидальной или импульсной . Инверторы применяют как в качестве самостоятельных устройств, так и в составе систем бесперебойного электроснабжения (UPS).

Что такое инвертор напряжения

В составе источников бесперебойного питания (ИБП), инверторы позволяют, например, получить непрерывное электроснабжение компьютерных систем, и если в сети напряжение внезапно пропадет, то инвертор мгновенно начнет питать компьютер энергией, получаемой от резервного аккумулятора. По крайней мере, пользователь успеет корректно завершить работу и выключить компьютер.

В более крупных устройствах бесперебойного электроснабжения применяются более мощные инверторы с аккумуляторами значительной емкости, способные автономно питать потребители часами, независимо от сети, а когда сеть снова вернется в нормальное состояние, ИБП автоматически переключит потребители напрямую к сети, а аккумуляторы начнут заряжаться.

Инверторы напряжения

В современных технологиях преобразования электроэнергии инвертор может выступать лишь промежуточным звеном, где его функция — преобразовать напряжение путем трансформации на высокой частоте (десятки и сотни килогерц). Благо, на сегодняшний день решить такую задачу можно легко, ведь для разработки и конструирования инверторов доступны как полупроводниковые ключи, способные выдерживать токи в сотни ампер, так и магнитопроводы необходимых параметров, и специально разработанные для инверторов электронные микроконтроллеры (включая резонансные).

Требования к инверторам, как и к другим силовым устройствам, включают: высокий КПД, надежность, как можно меньшие габаритные размеры и вес. Также необходимо чтобы инвертор выдерживал допустимый уровень высших гармоник во входном напряжении, и не создавал неприемлемо сильных импульсных помех для потребителей.

В системах с «зелеными» источниками электроэнергии (солнечные батареи, ветряки) для подачи электроэнергии напрямую в общую сеть, применяют Grid-tie – инверторы, способные работать синхронно с промышленной сетью.

Инвертор для солнечных электростанций

В процессе работы инвертора напряжения, источник постоянного напряжения периодически подключается к цепи нагрузки с чередованием полярности, при этом частота подключений и их продолжительность формируется управляющим сигналом, который поступает от контроллера.

Контроллер в инверторе обычно выполняет несколько функций: регулировка выходного напряжения, синхронизация работы полупроводниковых ключей, защита схемы от перегрузки. Принципиально инверторы делятся на: автономные инверторы (инверторы тока и инверторы напряжения) и зависимые инверторы (ведомые сетью, Grid-tie и т.д.)

Полупроводниковые ключи инвертора управляются контроллером, имеют обратные шунтирующие диоды. Напряжение на выходе инвертора, в зависимости от текущей мощности нагрузки, регулируется автоматическим изменением ширины импульса в блоке высокочастотного преобразователя, в простейшем случае это ШИМ (широтно-импульсная модуляция).

Полуволны выходного низкочастотного напряжения должны быть симметричными, чтобы цепи нагрузки ни в коем случае не получили значительной постоянной составляющей (для трансформаторов это особенно опасно), для этого ширина импульса НЧ-блока (в простейшем случае) делается постоянной.

В управлении выходными ключами инвертора, применяется алгоритм, обеспечивающий последовательную смену структур силовой цепи: прямая, короткозамкнутая, инверсная.

Так или иначе, величина мгновенной мощности нагрузки на выходе инвертора имеет характер пульсаций с удвоенной частотой, поэтому первичный источник должен допускать такой режим работы, когда через него текут пульсирующие токи, и выдерживать соответствующий уровень помех (на входе инвертора).

Читать еще:  Пластиковые окна регулировка прижима верхней петли

Если первые инверторы были исключительно механическими, то сегодня есть множество вариантов схем инверторов на полупроводниковой базе, а типовых схем всего три: мостовая без трансформатора, двухтактная с нулевым выводом трансформатора, мостовая с трансформатором.

Мостовая схема без трансформатора встречается в устройствах бесперебойного питания мощностью от 500 ВА и в автомобильных инверторах. Двухтактная схема с нулевым выводом трансформатора используется в маломощных ИБП (для компьютеров) мощностью до 500 ВА, где напряжение на резервном аккумуляторе составляет 12 или 24 вольта. Мостовая схема с трансформатором применяется в мощных источниках бесперебойного питания (на единицы и десятки кВА).

Форма напряжения на выходе

В инверторах напряжения с прямоугольной формой на выходе, группа ключей с обратными диодами коммутируется так, чтобы получить на нагрузке переменное напряжение и обеспечить контролируемый режим циркуляции в цепи реактивной энергии.

За пропорциональность выходного напряжения отвечают: относительная длительность управляющих импульсов либо сдвиг фаз между сигналами управления группами ключей. В неконтролируемом режиме циркуляции реактивной энергии, потребитель влияет на форму и величину напряжения на выходе инвертора.

Форма напряжения на выходе

В инверторах напряжения со ступенчатой формой на выходе, предварительный высокочастотный преобразователь формирует однополярную ступенчатую кривую напряжения, грубо приближенную по своей форме к синусоиде, период которой равен половине периода выходного напряжения. Затем мостовая НЧ-схема превращает однополярную ступенчатую кривую в две половинки разнополярной кривой, грубо напоминающей по форме синусоиду.

В инверторах напряжения с синусоидальной (или почти синусоидальной) формой на выходе, предварительный высокочастотный преобразователь генерирует постоянное напряжение близкое по величине к амплитуде будущей синусоиды на выходе.

После этого мостовая схема формирует из постоянного напряжения переменное низкой частоты, путем многократной ШИМ, когда каждая пара транзисторов на каждом полупериоде формирования выходной синусоиды открывается несколько раз на время, изменяющееся по гармоническому закону. Затем НЧ-фильтр выделяет из полученной формы синус.

Схемы предварительных ВЧ- преобразователей в инверторах

Схемы предварительных ВЧ- преобразователей в инверторах

Простейшие схемы предварительного высокочастотного преобразования в инверторах являются автогенераторными. Они довольно просты в плане технической реализации и достаточно эффективны на малых мощностях (до 10-20 Вт) для питания нагрузок не критичных к процессу подачи энергии. Частота автогенераторов не более 10 кГц.

Положительная обратная связь в таких устройствах получается от насыщения магнитопровода трансформатора. Но для мощных инверторов такие схемы не приемлемы, поскольку потери в ключах возрастают, и КПД получается в итоге низким. Тем более, любое КЗ на выходе срывает автоколебания.

Схемы высокочастотных преобразователей

Более качественные схемы предварительных высокочастотных преобразователей — это обратноходовые (до 150 Вт), двухтактные (до 500 Вт), полумостовые и мостовые (более 500 Вт) на ШИМ контроллерах, где частота преобразования достигает сотен килогерц.

Типы инверторов, режимы работы

Однофазные инверторы напряжения подразделяются на две группы: с чистым синусом на выходе и с модифицированной синусоидой. Большинство современных приборов допускают упрощенную форму сетевого сигнала (модифицированную синусоиду).

Чистая же синусоида важна для приборов, у которых на входе есть электродвигатель или трансформатор, либо если это специальное устройство, работающее только с чистой синусоидой на входе.

Трёхфазные инверторы обычно используются для создания трёхфазного тока для электродвигателей, например, для питания трёхфазного асинхронного двигателя. При этом обмотки двигателя непосредственно подключаются к выходу инвертора. По мощности инвертор выбирают исходя из пикового значения оной для потребителя.

Вообще, существует три рабочих режима инвертора: пусковой, длительный и режим перегрузки. В пусковом режиме (заряд емкости, пуск холодильника) мощность может на долю секунды двукратно превысить номинал инвертора, это допустимо для большинства моделей. Длительный режим — соответствующий номиналу инвертора. Режим перегрузки — когда мощность потребителя в 1,3 раза превышает номинал — в таком режиме средний инвертор может работать примерно полчаса.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Инвертор 12 в 220 вольт своими руками

Вот инвертор, который уже давно используется на садовом участке, где отсутствует электросеть 220 вольт. Схема для его сборки взята одна из самых простых. Единственное, что изменено, это трансформатор на 200VA — он может легко дать 250 Вт, и другие управляющие транзисторы — IRF540 (намного более дешевые и лучшие по параметрам) также можно IRFZ44n ставить, они тоже не дорогие. Немного изменена схема управления вентилятором под термистор NTC.

Схема преобразователя 12/220 на SG3524

Схема принципиальная преобразователя 12/220 В Плата печатная преобразователя 12/220 В

Файлы даташита SG3524 и платы скачайте тут. Корпус инвертора сделан на базе готовой пластмассовой коробки от какого-то набора. Передняя панель с соответствующими надписями, в итоге всё работает довольно хорошо. Инвертор заработал с первого раза.

Амперметр конечно тоже должен был быть и может будет установлен в будущем, но пока что работает и так, вольтметр для контроля АКБ не помешает, чтоб увидеть в каком состоянии находится в аккумулятор.

На холостом ходу преобразователь потребляет около 500 мА. Частоты определяются элементами C6 и R15. ШИМ-модуляция прямоугольной формы используется в инверторе для стабилизации выходного напряжения при 220 В. Тут вы можете использовать разные Мосфеты: IRFZ44N, IRFZ48N для 12 вольт преобразователей, IRFP250 или BUZ11.

Если использовать обычный распространенный трансформатор 230 / 2х 12 В, то на выходе будет более низкое напряжение: надо 2×10 В, так что инвертор с полной мощностью и самым низким напряжением питания 10,5 В сможет поддерживать напряжение 230 В. После снятия нескольких катушек с трансформатора вы можете получить как раз нужное напряжение 2×10 В.

Блок защиты АКБ инвертора

Схему защиты можно разделить на две части: одна — компаратор напряжения, вторая — исполнительная часть. Если напряжение питания на преобразователе выше 10 В, напряжение на выходе 6 LM741 составляет около 2 В. Если напряжение на инверторе начинает падать ниже напряжения 10 В на выходе 6 LM741 пропускает напряжение примерно до 9 В, блокируя работу T1.

Этот участок схемы после модификации показана на рисунке. Вот примеры напряжений от модифицированной схемы:

Схема модуля защиты инвертора

Установленное пороговое напряжение: реле 10,5 В (отключение инвертора); работа 11,9 В(переключение инвертора).

Второй вариант схемы инвертора

Схема вторая преобразователя 12-220 Вольт

Эта схема выполнена на более распространённых радиодеталях. Моточные данные трансформаторов указаны на рисунке.

Испытания на нагрузке

Испытания показали что даже при максимальной нагрузке 250 Вт и напряжении питания 10,5 В, работает схема стабильно и напряжение не упадет ниже 220 В. Холодильник конечно на этом инверторе не заработает, даже несмотря на то, что при испытаниях использовался трансформатор 600 Вт и 2×6 irfz44N, всё-равно выходное напряжение садится так, что двигатель не может запускаться — причина в том, что холодильник имеет большой ток при запуске.

Зато электроинструмент 800 Вт, мясорубка 800 Вт, утюг 1000 Вт, телевизоры всякие работают нормально. А если такой мощности не надо, можете собрать намного проще на таймере 555.

Сборка самодельного преобразователя с 12В на 220В

Для подключения электрического прибора в домашнюю сеть хватит одного сетевого фильтра или блока бесперебойного питания. Эти приборы уберегут технику от скачков напряжения. Но как быть в случае сильного провисания напряжения в сети, либо в том случае, если электросеть предполагает использования более высокого ил низкого вольтажа. Для таких ситуаций можно собрать самодельный преобразователь электрического тока с 12В на 220В. Чтобы его сделать, необходимо разобраться в базовых принципах работы данного устройства.

Преобразователи и их типы

Преобразователем называют устройство, которое способно повышать или понижать напряжение электрической цепи. Так можно изменить вольтаж цепи с 220В на 380В, и наоборот. Рассмотрим принцип построения преобразователя с 12В на 220В.

Данные устройства можно разбить на несколько классов/типов, в зависимости от их функционального предназначения:

  • Выпрямители. Работают по принципу преобразования переменного в постоянный ток.
  • Инверторы. Работают в обратном порядке, преобразовывая постоянный ток в переменный.
  • Преобразователи частоты. Изменяют частотные характеристики тока в цепи.
  • Преобразователи напряжения. Изменяют напряжения в большую или меньшую сторону. Среди них различают:
    • Импульсные блоки питания.
    • Источники бесперебойного питания (ИБП).
    • Трансформаторы напряжения.

    Также все устройства делятся на две группы — по принципу управления:

    1. Управляемые.
    2. Неуправляемые.

    Распространенные схемы

    Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

    • Инвертирующие.
    • Повышающие.
    • Понижающие.

    Во всех перечисленных схемах используются электрические компоненты:

    1. Основной коммутирующий компонент.
    2. Источник питания.
    3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
    4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
    5. Диод для блокировки.

    Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

    Простой импульсный преобразователь

    Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

    В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

    Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

    • Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
    • ШИМ-контролер TL494. Основа всей схемы.
    • Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
    • Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
    • Диоды D1 и D2 также можно заменить на FR107, FR207.

    Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

    Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

    ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

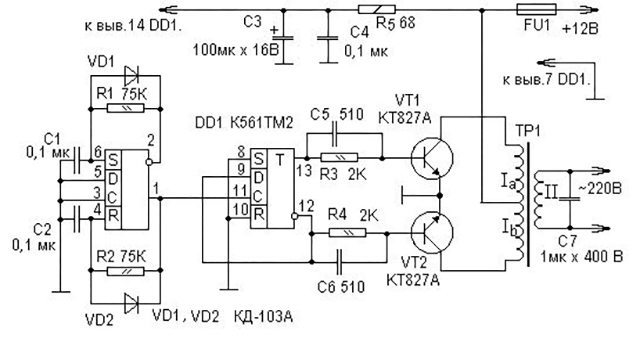

    Схема преобразователя с выходом переменного тока

    Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

    В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

    Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

    В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

    ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы.

    Простой инвертор на транзисторах

    Эта схема не сильно отличается от представленных выше. Основное отличие — использование генератора прямоугольных импульсов, построенного на биполярных транзисторах.

    Главное преимущество данной схемы заключается в способности преобразователя сохранять работоспособность даже на сильно посаженном аккумуляторе. При этом диапазон входного напряжения может находиться в пределах от 3.5 до 18В. Но есть и минусы подобного инвертора. Так как в схеме отсутствует какой-либо стабилизатор на выходе, то возможны просадки напряжения, например, при разрядке аккумулятора. Так как данная схема также является низкочастотной, трансформатор для нее подбирают, аналогичный установленного в инверторе на основе микросхемы К561ТМ2.

    Усовершенствования схем инверторов

    Указанные выше схемы не идут в сравнение с заводскими изделиями. Они просты и слабо функциональны. Для улучшения их характеристик можно прибегнуть к довольно несложным переделкам, повышающим показатели устройства.

    ВНИМАНИЕ: Любой монтаж электрики и электроники производится при отключенном источнике питания. Перед проверкой схемы прозвоните все входы и выходы мультиметром — это позволит избежать неприятных последствий.

    Увеличение выходной мощности

    Рассмотренные выше схемы базируются на одной основе — первичная обмотка трансформатора подключается через ключевой компонент (выходной транзистор плеча). Она соединяется с входом источника питания на время, заданное частотой и скважностью задающего генератора. При этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках.

    Соответственно, ток проходит через выходной транзистор. При этом он равен току нагрузки, помноженному на обратное соотношение витков (коэффициент трансформации). Получается, что тот максимальный ток, который может пропускать через себя транзистор, задает максимальную мощность преобразователя.

    Для увеличения выходной мощности используют два метода:

    • Установка более мощного транзистора.
    • Использование параллельного подключения нескольких маломощных транзисторов в одно плечо.

    Для самодельного преобразователя предпочтительней использование второго способа, так как он позволяет сохранять работоспособность устройства при выходе из строя одного из транзисторов. К тому же, подобные транзисторы стоят меньших денег.

    При условии отсутствии внутренней защиты от перегрузки, данный способ значительно повышает живучесть преобразователя. Также уменьшается общий нагрев внутренних компонентов при работе на прежней нагрузке.

    Автоматическое отключение при разряде аккумулятора

    Указанные схемы имеют один существенный недостаток. В них не предусмотрен компонент, который сможет автоматически отключить преобразователь в случае критического падения напряжения. Но решить данную проблему довольно просто. Достаточно установить обычной автомобильное реле в качестве автоматического выключателя.

    Реле имеет собственное критическое напряжение, при котором происходит замыкание его контактов. При помощи подбора сопротивления резистора R1, которое будет составлять примерно 10% от сопротивления обмотки реле, настраивают момент разрыва контактов. Этот вариант продемонстрирован на схеме.

    Данный вариант довольно примитивен. Для стабилизации работы преобразователь дополняют простой схемой управления, поддерживающей порог отключения намного лучше и точнее. Настройка порога срабатывания в этом случае рассчитывается методом подбора резистора R3.

    Обнаружение неисправностей инвертора

    Описанные выше схемы часто имеют два специфических дефекта:

    1. Отсутствие напряжения на выходе трансформатора.
    2. Малое напряжение на выходе трансформатора.

    Рассмотрим способы диагностики данных неисправностей:

    • Отказ в работе всех плечей преобразователя или отказ ШИМ-генератора. Проверить поломку можно при помощи диода. Рабочий ШИМ будет показывать пульсацию на диоде при подключении его к затворам транзисторов. Также стоит проверить целостность обмотки трансформатора «на обрыв» при наличии управляющего сигнала.
    • Сильная просадка в напряжении — главный признак того, что одно силовое плечо престало работать. Найти поломку не сложно. На отказавшем транзисторе будет холодный радиатор. Для починки потребуется заменить ключ инвертора.

    Заключение

    Сделать преобразователь в домашних условиях не сложно. Главное — соблюдать последовательность соединений и грамотно подбирать компоненты. Лучше всего собирать преобразователь со встроенными механизмами защиты, которые обезопасят устройство при падении напряжения в аккумуляторе.

    Регулируемый миниатюрный DC/DC-преобразователь: получаем из USB любое напряжение от 1 до 24 В

    Когда в радиолюбительском или даже профессиональном арсенале требуется регулируемый источник питания невысокой мощности, то в его качестве может выступать DC-DC преобразователь, питаемый от 5-Вольтового телефонного зарядного устройства или даже от USB-порта компьютера.

    Это тем более интересно, что телефонных зарядок, от которых можно запитать такой преобразователь, в каждом доме скопилось чуть более, чем гуталина на гуталиновой фабрике. 🙂

    Представленный в этом обзоре DC-DC преобразователь имеет встроенный вольтметр и позволяет получить из стандартных 5 Вольт любое напряжение от 1 до 24 Вольт (и даже чуть более, как покажет тест).

    (изображение со страницы продавца на Алиэкспресс)

    Основные технические параметры DC-DC преобразователя

    Входное напряжение5 В
    Выходное напряжение1 — 24 В
    Выходная мощность3 Вт (макс.)
    КПД94%
    Потребляемый ток холостого хода30 мА
    Габариты70*26*22 мм

    Характеристики взяты со страницы продавца; некоторые из них по ходу обзора придётся поправлять, в том числе и в лучшую сторону, как ни странно.

    Цвет индикатора напряжения может быть красным или зелёным (по выбору потребителя).

    Цена преобразователя на момент обзора — около 250 российских рублей ($3.5). Проверить актуальную цену или приобрести устройство можно здесь.

    Внешний вид, конструкция и схемотехника DC-DC преобразователя

    Преобразователь изготовлен в виде платы с USB-разъёмом, установленной в корпусе из прозрачного голубого пластика:

    Прозрачность и гламурный цвет корпуса производят очень приятное впечатление. Хотя, на самом деле, корпус здесь сделан прозрачным не для красоты, а с функциональной целью: чтобы были видны показания встроенного вольтметра.

    Корпус — неразборный, его половинки склеены «насмерть».

    Вблизи выходных клемм на корпусе имеется оребрение, сделанное, видимо, чтобы корпус не скользил в руке. Но это оребрение оказалось не при деле: удобнее брать в руки устройство ближе к разъёму USB.

    На обратной стороне обозначено функциональное назначение изделия:

    Кроме того, здесь указана полярность выходных клемм и назначение расположенного с лицевой стороны многооборотного переменного резистора.

    Через прозрачный корпус можно более-менее разобраться, как устроен преобразователь.

    За оребрением корпуса (на его правой стороне) скрывается маленькая 6-ногая микросхема преобразователя — его главная деталь. На ней проставлена маркировка B6289M. По всей видимости, это — один из клонов популярной микросхемы для повышающих преобразователей MT3608.

    Но в данном случае наш преобразователь в целом — повышающе-понижающий. Судя по наличию двух дросселей, здесь применена схема SEPIC, которая и позволяет превратить повышающий преобразователь в повышающе-понижающий.

    В качестве выпрямительного диода использован диод Шоттки SS34, имеющий малую величину прямого падения напряжения.

    Микросхема имеет встроенный тактовый генератор на частоту 1.2 МГц.

    За измерение напряжения и индикацию отвечает «многоногая» микросхема NUVOTON N76E003AT20. Это — аналого-цифровой процессор с 12-битным АЦП. В данном случае этот процессор запрограмирован на роль вольтметра.

    Между индикатором и разъёмом USB расположен элемент, обозначенный F1. Это — предохранитель (FUSE), при штатной работе устройства он не должен срабатывать. Но производитель всё-таки подстраховался на всякий случай. Кроме того, производить ещё и настоятельно рекомендует не допускать коротких замыканий.

    Наконец, за регулировку напряжения отвечает голубой переменный резистор с ребристой латунной ручкой. При её вращении главное — не прикладывать излишнюю силу, когда она дошла до конечного положения.

    Для установки напряжения с точностью 0.1 В вращать ручку надо очень медленно и плавно с того момента, когда напряжение начинает приближаться к требуемому значению. В принципе, миссия — выполнима.

    Технические испытания DC-DC преобразователя

    Первым делом проверяем реальные пределы регулировки напряжения и точность его измерения встроенным вольтметром.

    Устанавливаем положение максимального напряжения:

    Итого, по показаниям мультиметра напряжение составило 27.1 В, а по показаниям вольтметра преобразователя 25.9 В. Показаниям мультиметра при этом доверяем больше; ибо это — какой-никакой, а измерительный прибор всё-таки!

    Погрешность встроенного вольтметра составила 4.4%. Это — не идеально, но терпимо. При установке напряжения по встроенному вольтметру просто можно учитывать этот факт «в уме».

    Теперь устанавливаем минимальное напряжение:

    Итого, по показаниям мультиметра напряжение составило 0.61 В, а по показаниям вольтметра преобразователя 0.5 В.

    Здесь встроенный вольтметр показывает напряжение только с одной значащей цифрой, и погрешность получается куда больше, аж целых 18%.

    Мораль: для очень низких напряжений всё-таки лучше контролировать его установку с помощью внешнего прибора, иначе погрешность может оказаться слишком высокой.

    Но главный итог состоит в том, что диапазон регулировки выходного напряжения не только уложился в заявленные пределы, но и даже перевыполнил их! [оркестр играет туш]

    При этом, исходя из схемотехники и свойств микросхемы преобразователя, можно предположить, что нижняя граница диапазона регулировки напряжения всегда будет около 0.6 В, а верхняя граница будет зависеть от разброса номиналов резисторов в схеме, но в любом случае будет выше 24 В.

    Предельные режимы работы преобразователя и защита от короткого замыкания

    Далее проверяем предельный отдаваемый ток преобразователя при разных выходных напряжениях. Проверка производилась только в диапазоне напряжений, официально заявленных производителем.

    Проверка осуществлялась при питании от телефонного адаптера 5 Вольт / 2 Ампера; причём работоспособность адаптера при максимальном выходном тока 2 А была ранее успешно проверена.

    При этой проверке возникла сложность с определением точной границы начала выхода преобразователя из режима стабилизации заданного напряжения.

    Дело в том, что при превышении допустимой отдаваемой мощности защита от перегрузки и короткого замыкания в устройстве срабатывает не мгновенно, а постепенно. В связи с этим граница устойчивости режима определялась немножко «на глазок», по заметному падению напряжения выхода (более, чем на 0.1 В).

    Напряжение выходаМаксимальный ток выходаМаксимальная мощность выхода
    1 В1.86 А1.86 Вт
    3 В1.33 А3.99 Вт
    7.5 В0.65 А4.875 Вт
    9 В0.62 А5.58 Вт
    15 В0.33 А4.95 Вт
    24 В0.17 А4.08 Вт

    Приведённые здесь режимы — предельные, и длительная эксплуатация в них крайне не рекомендуется (нагрев корпуса был ощутимым).

    При этой проверке выяснилось, что при установке на выходе малых напряжений и большого тока на выходе появляются колебания с частотой около 80 кГц, по форме близкие к синусу:

    Здесь показана осциллограмма при выходном напряжении 1 В и токе 0.7 А; но первые признаки таких колебаний наблюдались, начиная с тока в 0.27 А.

    Устраняются эти колебания, как обычно, с помощью конденсатора, подключенного к устройству снаружи, но расположить его надо близко к выходным клеммам преобразователя (оказалось достаточно 4.7 мкФ). Если этот же конденсатор установить на дальнем конце кабеля длиной 1 м (например), то колебания только слегка сглаживаются, но не устраняются.

    Что касается защиты от коротких замыканий, то оптимальной её назвать нельзя. При напряжении 7.5 В ток короткого замыкания на выходе составил почти 2.5 А, а потребляемый ток — 1.55 А.

    В таком режиме вся потребляемая мощность рассеивается внутри корпуса преобразователя, что опасно для его жизни и здоровья, если замыкание окажется длительным. При кратковременных замыканиях (2-3 секунды) преобразователь остаётся живым (проверено).

    КПД преобразователя

    КПД проверен в различных режимах работы преобразователя при мощности на выходе 3 Вт (номинал, установленный производителем). Исключение — режим с напряжением выхода 1 Вольт, в котором получить мощность выхода 3 Вт не удалось.

    Напряжение выходаКПД (Pвых. = 3 Вт)
    1 В44 %
    3 В63 %
    7.5 В77 %
    9 В91 %
    15 В75%
    24 В74 %

    КПД даже в самом благоприятном варианте не дотянул до обещанных производителем 94%.

    Вероятно, причина кроется в том, что применена более сложная схема устройства, чем та, под которую рассчитана микросхема преобразователя.

    Она разработана для повышающих преобразователей; а использована в повышающе-понижающем преобразователе, имеющем дополнительные элементы, и, следовательно, дополнительные источники потерь.

    И, последний вопрос — о пульсациях.

    Ниже приведена осциллограмма пульсаций при выходном напряжении 7.5 В и токе 0.4 А:

    Размах пульсаций составил около 80 мВ, т.е. примерно 1% от величины выходного напряжения.

    В большинстве случаев это — приемлемая величина; но при применении преобразователя для питания устройств, чувствительных к помехам, может потребоваться их дополнительное подавление традиционным способом — с помощью конденсаторов. Конденсаторы в таких случаях желательно использовать в комбинации «керамика + электролит» и по принципу «чем больше, тем лучше».

    Итоги и выводы

    Даже такое простое устройство заставило вспомнить о том, что ничего идеального в этом мире нет. 🙂

    Преобразователь оказался вполне работоспособным и «пригодным к употреблению», но при его применении необходимо учитывать особенности этого устройства.

    Во-первых, при работе со значительными токами и малыми напряжениями следует подключать дополнительный внешний конденсатор вблизи выходных клемм (для подавления «генерации» на 80 кГц). Большой ёмкости не требуется, достаточно от 4.7 мкФ.

    Во-вторых, при работе с чувствительной аппаратурой так же может потребоваться установка дополнительных конденсаторов, подавляющих пульсации; но уже с более «серьёзной» ёмкостью.

    В-третьих, надо помнить о недопустимости коротких замыканий на сколь-нибудь длительное время.

    И, наконец, в-четвёртых, надо помнить и о том, что при питании преобразователя не от сетевого адаптера, а от от порта USB компьютера есть ограничения на ток, отдаваемый этими портами (500 мА для USB 2, и 900 мА для USB 3). Для примерного расчёта допустимого выходного тока преобразователя может помочь приведённая в обзоре таблица с КПД устройства при разных выходных напряжениях.

    Окончательный список «плюсов» и «минусов».

    Плюсы:

    — широкий диапазон регулировки выходного напряжения, превосходящий заявленный производителем;

    — возможность использования с кратковременным превышением допустимой выходной мощности;

    — наличие встроенного вольтметра;

    — возможность настройки выходного напряжения с точностью до 0.1 В;

    — возможность питания от широко распространённых зарядных устройств для мобильных телефонов;

    — возможность питания от USB-портов компьютеров (с ограничениями по мощности);

    — приятный внешний вид, малые габариты и вес.

    Минусы:

    — малая эффективность защиты от коротких замыканий;

    — необходимость дополнительных конденсаторов для подавления помех (особенно — при малых напряжениях и высоких токах);

    — КПД ниже заявленного производителем.

    Приобрести этот преобразователь можно на Алиэкспресс проверить актуальную цену или купить.

    голоса
    Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
