Умный свет дома — интересное решение

Умный свет дома — интересное решение

Сегодняшняя тема никак не связана с автомобилями. У меня были сомнения, стоит ли публиковать статью на Д2, но, черт возьми! Мы тюнингуем машины, так почему не можем чуток затюнить жилище?!
Речь пойдет об интересной системе управления освещением NooLite. Сразу скажу, что я не про умный дом, хотя система и может быть его частью.
Статья будет вам интересна, если вы пока не собираетесь делать ремонт, но хотите перенести выключатель, управлять светом из любой точки дома или создавать всякие интересные схемы типа: нажал кнопку — везде погас свет, включилась атмосферная подсветка.
Небольшая предыстория
Лет 5 назад меня в квартире бесили 2 выключателя – один за входной дверью – чтобы включить свет, нужно было обойти входную дверь, второй – за холодильником (планировка такая, что больше пищехранилище поставить просто некуда). Какое-то время я с ними мучился, потом выпилил одну входную дверь, а кухонный выключатель «высунул» на обратную сторону стены, в коридор. Соответственно, пришлось делать ремонт. Были бы у меня раньше такие девайсы, все было бы гораздо проще. И дешевле))
Описание системы
Поскольку обзоров данной системы в сети полно (например – вот, вот и вот), опишу систему лишь вкратце, чтобы было общее понимание, чего можно добиться.
Вся система состоит из двух основных типов устройств – силовых блоков (управляют нагрузкой) и пультов. С любого пульта можно управлять любым количеством силовых блоков, то есть источников света (в процессе настройки системы пульты регистрируются в нужных силовых блоках).

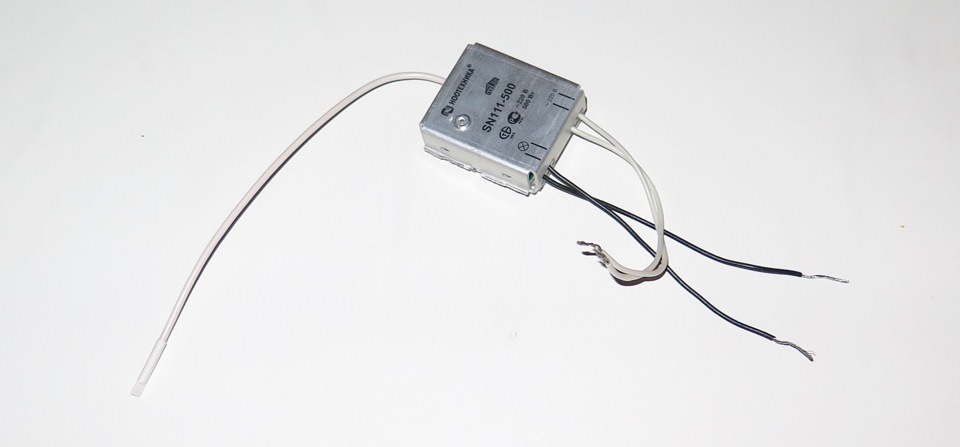

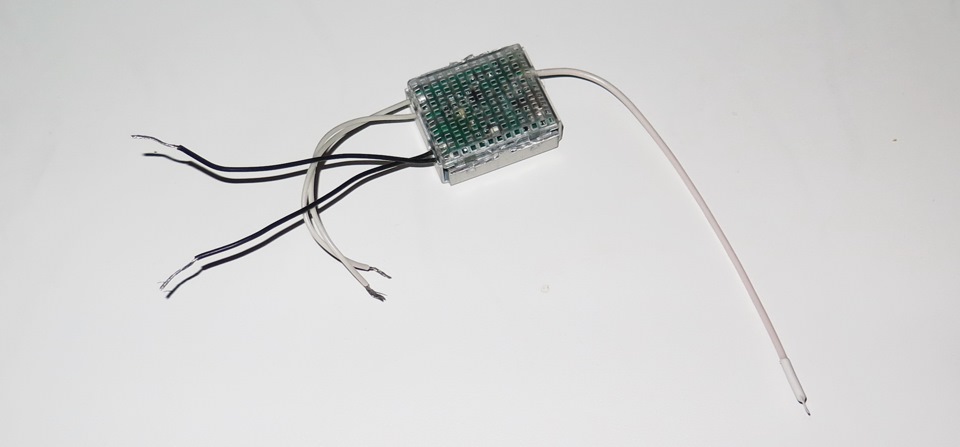

Силовые блоки скрытно монтируются туда, где живет электричество, питающее нагрузку. Это может быть неметаллический стакан люстры, пространство над натяжным потолком, распаечная коробка или любое другое место. Главное условие – в этом месте должны быть оба питающих провода – и фаза, и ноль, идущие к нагрузке. И они должны быть включены постоянно. Существует большое количество разновидностей силовых блоков, каждый рассчитан на определенные виды нагрузки (лампы накаливания, люминесцентные, светодиодные и т.д.). На официальном сайте все подробно описано, ну и если что, продавцы подскажут.

От себя добавлю, что больше всего приятных впечатлений дает использование силовых блоков с лампами накаливания 220В (в т.ч. галогенками G9). При этом вы получите красивое плавное разжигание и затухание (которые, кстати, будут беречь лампы – большинство горит в момент резкого включения), возможность диммирования (регулировки яркости), а также сохранять определенные, наиболее востребованные предустановки (например, яркость 50%).

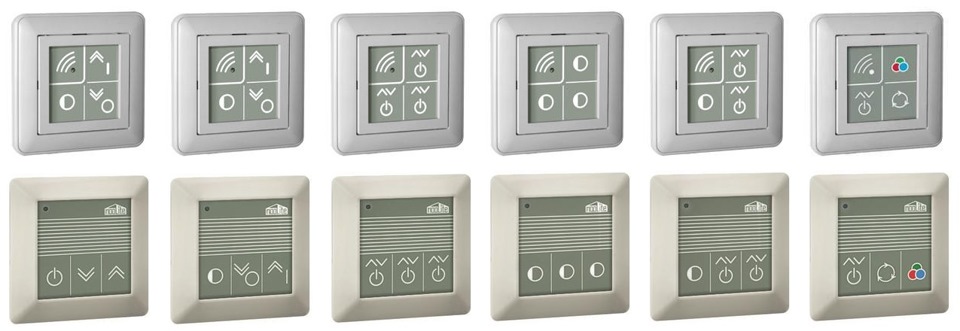

Пульты дистанционного управления. Их много разных, и проблема выбора реально может поставить в тупик неподготовленного человека. Даже я, несмотря на то, что изучал мануалы перед покупкой, промахнулся с одним пультом – удобнее было бы использовать другую модель.

Попробую облегчить вам выбор. Первое, на что надо смотреть – количество каналов. Чем больше каналов, тем большим количеством источников света пульт сможет управлять. На каждом канале "висит" одна или несколько кнопок пульта. Кнопки могут включать/выключать/регулировать яркость или исполнять «сценарий». С первыми тремя функциями все ясно. А сценарий – это установленный пользователем режим освещения. При нажатии кнопки сценария все привязанные силовые блоки перейдут в тот режим яркости, в котором были при настройке сценария. К слову, настройка сценария предельно проста – нужно просто длительное нажатие этой самой кнопки, после которого все привязанные блоки мигнут светом и сохранят те параметры, которые были выбраны перед этим. То есть, например, мы установили яркость периметра и главной люстры так, чтобы было комфортно читать. Жмем долго сценарную кнопку, свет моргнул и порядок – теперь не придется заново выставлять такую яркость, достаточно нажатия сценарной кнопки.
Все переключения происходят плавно и красиво (кроме случаев, когда используются недиммируемые источники света и соответствующие силовые блоки).

И еще один момент по выбору пультов – имейте в виду, что если хотите управлять одной лампочкой накаливания – это не означает, что вам однозначно нужен одноканальный пульт. Как вариант, можно использовать 3-х канальный пульт с одной сценарной кнопкой и двумя кнопками «вкл/выкл/диммер».
Одна из кнопок управляет лампочкой, вторая светом в ближайшем помещении (сколько раз было — расположишься удобненько и тут замечаешь, что свет в коридоре забыл погасить). Эти две кнопки при коротком нажатии включают/выключают нагрузку, при длинном – поочередно увеличивают и уменьшают яркость. А кнопка сценария может задавать удобный режим яркости, например, «ночник» или «впол-накала».

Достаточно теории, переходим к практике
Первое, что меня интересовало а этой системе – это дистанция уверенного приема. При выборе системы управления светом это важнейший параметр, однако большинство обозревателей почему-то обходят его стороной.
Я провел 4 эксперимента по измерению дальности приема.
1. Открытая местность. Силовой блок висел за окном на улице, я с пультом уходил от окна при условии сохранения прямой видимости. Система уверенно работала на расстоянии 60 метров, дальше начала «терять» нажатия.
2. Монолитное офисное здание. Несущих стен нет, только колонны. Перегородки из гипсокартона с утеплителем. Куча WiFi сетей – штук 20 точно. Перемещался я в пределах одного этажа, поэтому влияние перекрытий исключаем. Результат – уверенное срабатывание до 19 метров.
3. Советская кирпичная девятиэтажка. С толстыми добротными стенами и т.п. Уверенный прием получился на расстоянии 16 метров. При этом, на пути сигнала стояли 2 перегородки, 1 несущая стена (что-то около 60 см толщиной), два межэтажных перекрытия и лифтовая шахта (отделанная с одной стороны сеткой рабицей, с другой – тонкими металлическими листами).
4. Типичная панельная 9-ти этажка. Уверенный прием — 18 метров через 4 перекрытия и одну несущую стену.
По итогам теста делаю вывод, что система без проблем будет работать практически в любой «народной» квартире (до 4х комнат). Для особняков и всяких пентхаусов не годится. Да и не нужна она там – для таких объектов есть полноценные системы "Умный дом".
Установка
В процессе установки я столкнулся с одной проблемой. У меня галогенная люстра с лампочками G9. Люстра «заточена» под натяжной потолок, которого у меня нет, при этом «стакан» у люстры весьма компактный. На месте «родного» выключателя стоял диммер, подключено все штатной проводкой. То есть, фаза идет на выключатель (диммер), далее на люстру, ноль на выключатель не возвращается, а идет в недрах стен к себе домой (в электрощит). Вот и проблеммка – силовой блок-то надо подключать вразрез И фазы, И нуля. А у меня одина только фаза есть. То есть силовой блок может жить исключительно в люстре. А в инструкции четко написано, что антенну не сворачивать, не прятать в металлорукавы и прочие экранирующие штуки. Но деваться некуда, пришлось ставить в металлический «стакан». Да еще и антенну свернуть в полукруг. Короче, нарушил все инструкции и приготовился к худшему:)
Дополнение: силовой блок SB111-150 лишен этого недостатка и может без проблем устанавливаться на место старого выключателя.

Однако практика показала, что в пределах комнаты даже в таких нечеловеческих условиях силовой блок почти всегда нормально принимает команды. Достойно!

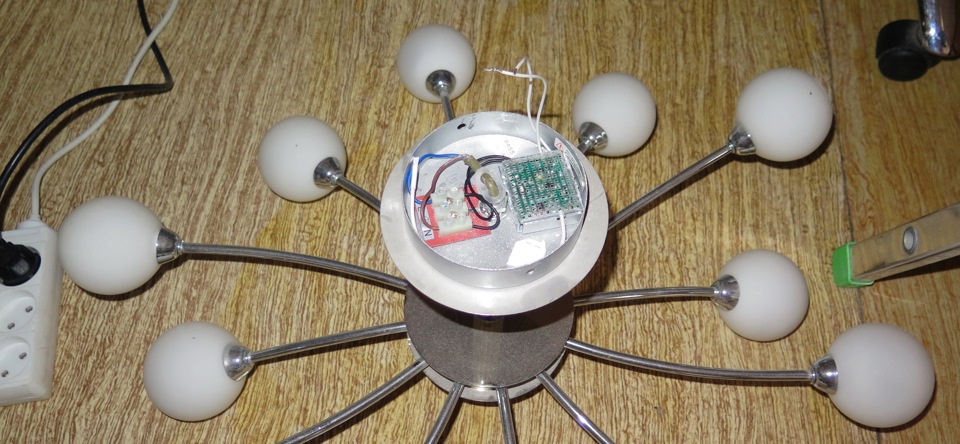

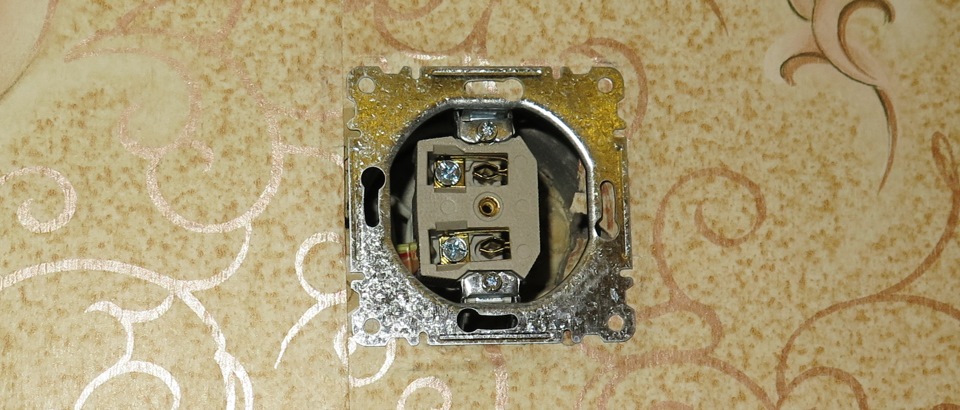

С выключателем пришлось немного "помудрить": провода соединил напрямую, а в положенное место установил не подключенную розетку:

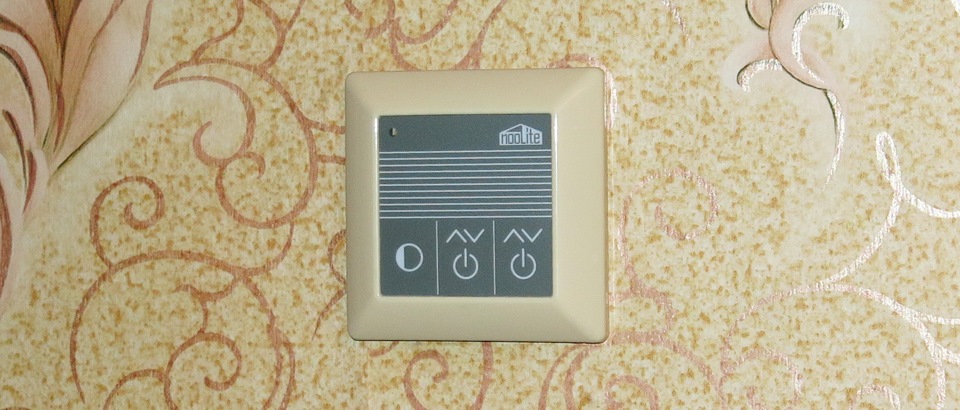

А к металлической части на 2-х сторонний скотч прилепил пульт.

Опыт эксплуатации
Прошло около 3-х месяцев после внедрения технологии, и уже сформировалось устойчивое мнение относительно удобства использования данной техники. Опыт использования категорически позитивный. Хотя и есть один момент, немного «смазывающий» впечатление: сенсорные кнопки. Да, сенсор хороший и работает четко. Но отсутствует какая-либо тактильная отдача. А самое главное – сложно нащупать верную кнопку в темноте, не ощущая ее границ. Как результат – бывает, промахиваемся. Думаю, неплохим вариантом могли бы быть кнопочные выключатели-качели, типа Makel, но с кнопками, нормально расположенными в среднем положении (есть блоки для возвратных выключателей, но это немного не то, хотя и тоже вариант). Ну, или как совсем простое решение – выпуклые разделители между сенсорами. Это единственный минус, связанный с эксплуатацией, и он абсолютно ничтожен по сравнению с неоспоримыми плюсами:
1) Управление из любой точки – супер. Очень удобно. Особенно в спальне и проходном коридоре.
2) Плавное управление лампами накаливания – глаз радуется. Гости всегда обращают внимание.
3) Сценарии – отличная штука. У нас маленький ребенок, и часто бывает нужно, чтобы люстра чуть теплилась. Одно касание – и готово. Всегда на «правильной» яркости. Замечательно.
И последний момент – его не отношу к минусам, скорее к особенностям – это сложность системы выбора пультов. Я на момент заказа весьма четко представлял, что я хочу получить от системы. И, несмотря на это, сейчас я бы выбрал другие пульты.
И, напоследок, небольшая «хотелка» производителю. На мой взгляд, было бы неплохо разработать универсальные пульты, то есть такие пульты, в которых каждую кнопку можно запрограммировать на нужный режим работы – сценарий или вкл/выкл. Это должно полностью решить проблему выбора пульта, поскольку любой можно будет настроить, как нравится. Настройку можно реализовать с помощью набора из 3-х DIP-переключателей внутри пульта.

Читать еще:  Регулировка воды унитаза навесного

Подключение люстры с пультом управления и обзор возможных неприятностей

Развитие технологий обусловило применение в бытовых помещениях, квартирах и частных домах современного оборудования систем освещения. Все чаще становится модным и практичным использование светодиодных люстр с дистанционным управлением. В оснащении такого рода освещения сильно нуждаются стадионы, залы для проведения концертов и другие помещения и территории с большими размерами и потолками, где нужно управлять светом удаленно. Установка светодиодной люстры позволяет включать или выключать свет, находясь в кровати, после чего не потребуется ходить в темноте. Но, как и вся техника, иногда такое оборудование требует ремонта.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Люстра с пультом управления

Люстра с пультом управления

Существует три вида люстр, управляющихся с помощью пульта дистанционного управления, которые бывают со следующими видами лампочек:

  • галогеновые лампы;
  • лампы накаливания;
  • светодиодные лампы.

Помимо вышеперечисленных типов существуют осветительные приборы с ПДУ комбинированного типа. В этих приборах для освещения находится самая сложная конструкция, сочетающая галогенные и светодиодные лампы. Включение таких осветительных приборов может быть выполнено отдельными элементами или полностью всеми группами для освещения.

Существует множество видов и моделей радиоуправляемых источников света, но их начинка, в большинстве случаев, собрана из однообразных модулей, к которым относятся следующие:

  • блок управления светильником (контроллер, к которому прилагается ПДУ);
  • блок, состоящий из галогенных ламп;
  • блок, состоящий из светодиодных ламп.

Чтобы не допускать ошибок, выполняя ремонт люстры с пультом управления своими руками, необходимо узнать подробное предназначение каждого блока отдельно друг от друга.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

  • питающее напряжение составляет от 200 до 240 В;
  • каналы для выхода – 3 шт.;
  • мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
  • мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
  • ПДУ способен отдавать команды на расстоянии 8 метров.

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Блок управления светодиодными лампами

Блок управления светодиодными лампами

При поломке светодиода можно воспользоваться вариантом решения проблемы, который является временным. Для этого требуется заменить его перемычкой из провода. Характеристики драйвера позволяют ему работать без недостающих светодиодов, однако такое его длительное использование приведет к значительному снижению срока службы остальных элементов.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

  • У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
  • Вышел из строя электронный переключатель для люстры.
  • Невозможно включить осветительный прибор при помощи пульта.
  • Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

  1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
  2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.
  1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.
Читать еще:  Регулировка скорости вентиляторов в видеокарте нвидиа

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

  • Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
  • Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Вид сверху люстры с пультом управления

Вид сверху люстры с пультом управления

Если нет возможности заменить необходимые детали, можно воспользоваться другим методом, но при этом люстра не будет управляться дистанционно. В этом случае сборка люстры с пультом будет выполняться с убиранием негодного приемника, а контроллер подключается к двухклавишному выключателю напрямую. Одна клавиша будет отвечать за смену установленных режимов, а вторая за переключение режимов подсветки.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

  • При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
  • Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
  • При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Во избежание быстрого перегорания галогенок не стоит к ним прикасаться голыми руками.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

  • Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
  • При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
  • Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Соединение проводов осветительного прибора с питающим кабелем

Соединение проводов осветительного прибора с питающим кабелем

встречаются на отечественном рынке, производит фирма Garlen. Производитель осветительных приборов Гарлен пользуется большим спросом среди покупателей.

Регулировка света с помощью пульта

Схема управления светом с пульта ДУ

Выключатель управляется с помощью стандартного пульта дистанционного управления от телевизора. С помощью этого пульта можно включать и выключать свет, а так же, регулировать яркость лампы от нуля до максимума восемью ступенями. Величина каждой ступени зависит от настройки управляющей матрицы (регулировкой трех переменных резисторов).

В момент подачи питания выключатель устанавливается в нулевое — выключенное состояние. Чтобы включить лампу вы нажимаете любую кнопку пульта и удерживаете её нажатой до тех пор, пока не будет достигнута необходимая яркость. Чтобы выключить свет нужно опять же нажать любую кнопку пульта и удерживать её нажатой пока свет не погаснет.

Принципиальная схема выключателя представлена на рисунке.

Как работает управление светом

Управляет осветительной лампой регулятор мощности на микросхеме А1 — КР1183ПМ1. Эта микросхема широко известна радиолюбителям. Напомню, что она позволяет регулировать мощность (яркость) лампы мощностью до 150W путем изменения сопротивления между её выводами 6 и 3.

В момент подачи на схему питания цепь С2-R3 устанавливает двоичный счетчик D1 в нулевое состояние. На выходах инверторов D2 получается код числа «7». Все три транзистора VT1-VT3 открыты и сопротивление между выводами 6 и 3 А1 минимально. Для микросхемы КР1182ПМ1 это сигнал к выключению лампы.

Чтобы включить лампу нужно нажать любую из кнопок стандартного пульта телевизора (не ниже RC-4). Система не различает команды пульта, она только подсчитывает общее число импульсов, им передаваемых. При приеме сигнала пульта на выходе интегрального фотоприемника F1 образуются импульсы, которые считает счетчик D1.

Усредненная частота этих импульсов около 300 Гц (для разных пультов и разных команд она может отличаться в некоторых пределах). В результате подсчета этих импульсов состояние трех, указанных на схеме, выходов счетчика D1 меняется восемью ступенями (от 000 до 111).

Соответственно изменяется сочетание открытых и закрытых транзисторов VT1-VT3, и изменяется результирующее сопротивление между выводами 6 и 3 А1. Подстройкой резисторов R7, R8, R9 можно задать любой закон регулировки яркости, и пределы регулировки.

Питается логическая схема и фотоприемник от электросети через бестрансформаторный источник R1-VD1-С1-VD3-VD2-R11. Напряжение стабилизировано стабилитроном VD3 на уровне 5V.

Конденсатор С6 должен быть рассчитан на напряжение не ниже 360V. Все другие конденсаторы должны быть рассчитаны на напряжение не ниже 10V (это касается и конденсаторов С4 и С5, они хотя и контактируют с электросетью но напряжение на них небольшое).

Электролитические конденсаторы типов К50-35, К50-16 или аналогичные импортные. Конденсатор С6 типа К73-17, К73-24, или другой, рассчитанный на работу в электросети. Остальные конденсаторы любого типа, например, К10-7, КМ, КС или импортные.

Стабилитрон КС147А должен быть в металлическом корпусе. Его можно заменить другим стабилитроном на напряжение около 5V, при этом, если стабилитрон в стеклянном корпусе, нужно взять их два и включить параллельно (чтобы повысить надежность системы питания).

Металлический корпус предпочтительнее, так как он играет роль своеобразного теплоотвода. Стеклянный же более подвержен выходу из строя от перегрева. Или можно использовать какой-то импортный стабилитрон большей мощности.

Диоды КД243Д можно заменить на КД209, КД105, КД247, или другим выпрямительным средней или малой мощности, способным работать на напряжении не ниже 300V.

Счетчик К561ИЕ16 можно заменить другим КМОП-счетчиком с весовым коэффициентом старшего выхода не ниже 2048. Например, К561ИЕ20. Можно использовать и импортные аналоги, — CD4020 (К561ИЕ16) или CD4040 (К561ИЕ20).

Микросхему К561ЛА7 можно заменить любой другой КМОП микросхемой, у которой имеется не менее трех инверторов. Например, К561ЛЕ5, К561ЛА9, К561ЛЕ10, К561ЛН2 или серии К176, либо импортным аналогом. Транзисторы КТ503 — с любым буквенным индексом. Вместо SFH506-38 можно использовать любой аналогичный интегральный фотоприемник.

Постоянные резисторы типов С1-4, С2-24, ВС, С2-33, МЛТ или импортные аналоги, в общем, резисторы — любые, не проволочные соответственно указанной на схеме мощности.

Подстроенные резисторы R7-R9 типов СП3-38, РП1-63, СПЗ-19 или импортные. Впрочем, так же, любые не проволочные.

Настройка заключается в подстройке резисторов R7-R9 так, чтобы получить желаемую характеристику регулировки и пределы регулировки.

Как выбрать радиовыключатель света с пультом

выключатель с пультом ду

Умный дом (SmartHouse) представляет собой жилище для людей, в котором для их удобства используются высокотехнологичные устройства. Одной из систем жизнеобеспечения человека в современном доме, управление которой должно быть автоматизировано, является система освещения. Начальным элементом автоматизации системы освещения дома служит выключатель света с пультом.

Радио выключатель обычно состоит из двух блоков:

  • силового блока;
  • пульта.
Читать еще:  Как самому отрегулировать петли на дверце шкафа

Наряду с работой от переносного пульта большинство радио выключателей может работать и от других устройств. Например, датчика движения или беспроводного настенного выключателя. Кроме включения и выключения светильников, выключатели с пультом, имеющие в своем составе диммер, могут регулировать яркость освещения, что это читайте в этой статье. Более сложные устройства могут запоминать уровни яркости и настройки радио выключателя и после выключения сети.

Дистанционные выключатели света с пультом могут иметь различную форму и работать с разным числом каналов управления.

Для удобства на радио выключателе монтируют кнопку поиска пульта управления и кнопку управления, благодаря чему его можно использовать как обычный выключатель.

При работе радиовыключателя на него с пульта управления передается пакет информации, в который входит команда и код. По коду происходит распознавание именно того выключателя, которому предназначена команда. Для надежности передачи команды передача пакета осуществляется несколько раз. Пульт устройства также имеет свой адрес, который запоминается в выключателе. Поэтому радио выключатель срабатывает только по командам, поданным с запомненного пульта.

дистанционный выключатель света

Дистанционный выключатель с пультом-брелком

Основные характеристики радиовыключателей

Большинство радиовыключателей света с пультом имеют следующие технические характеристики:

  • потребляемая мощность не более 10 мВт;
  • рабочая частота обычно равна 433 МГц (иногда -868 МГц);
  • дальность действия радио выключателя лежит в пределах от 30 до 500 м;
  • коммутируемая мощность составляет от 200 Вт до 5 кВт.

При выборе подходящего радио выключателя главное внимание необходимо уделять показателю коммутируемой мощности. При этом мощность подключаемых светильников должна быть не больше максимально допустимой мощности, коммутируемой радио выключателем. Мощность, коммутируемая силовым блоком радио выключателя, может быть указана в его обозначении. Например, для силового блока SL111-300 максимальная мощность нагрузки составляет 300 Вт, а для силового блока SN11-3k0- эта мощность равна 3 кВт.

В зависимости от соотношения мощностей, выключатель с пультом управления может применяться как для управления освещением отдельных светильников, так и для управления целыми комплексами освещения. Более рациональным при использовании радио выключателей является разделение всего комплекса освещения на отдельные группы питания.

Виды радиовыключателей

Существует большое разнообразие выключателей с пультом ду.

Например, радио выключатель компании «Ноотехника» имеет специальный сенсорный пульт nooLITEPU-111, который может быть закреплен на стене или другой твердой поверхности. Этот пульт – одноканальный. Он может включать и выключать освещение, а также производить регулировку яркости.

Дальность действия его составляет 50 м, а питается он от одной батареи. Работает такой пульт с силовыми блоками.

Силовой блок такого радио выключателя имеет обозначение SL, STили SN. Это означает, что к блокам можно подключать:

    , галогенные лампы;
  • люминесцентные, энергосберегающие лампы и светодиодные светильники ббь (SL);
  • 12-вольтовые галогенные лампы, питающиеся через электронный источник питания (ST) или трансформатор (SN), в чем отличие читайте тут.

дистанционные радиовыключатели

Сенсорный пульт nooLITE PU-111

Более сложный сенсорный пульт той же компании PU-112 предназначен для работы с контроллером RGB, который позволяет не только включать, выключать освещение и менять его яркость, но и изменять соотношение цветов в светодиодной ленте и управлять плавным перебором цветов.

Двухклавишный сенсорный пульт DeLumo 3004, работающий с выносным радиореле, может коммутировать две линии освещения с нагрузкой в 5А при 220В и работает до дальности 500 м.

Голландская компания СОСО выпускает большое количество различных дистанционных выключателей с пультом. Интересным экземпляром является цокольный патрон с дистанционным управлением AFR-060 E27. Этот патрон вкручивается в люстру, а в него ввертывается лампочка. Этот радио выключатель рассчитан на мощность в 60 Вт.

С помощью дистанционного пульта включать и выключать лампочку можно будет по работающему на частоте 433 МГц радиоканалу из любой точки в радиусе 30 м.

Эта же компания выпускает миниатюрный беспроводной выключатель с пультом AWS-3500. Благодаря своим малым размерам прибор может устанавливаться за сетевой розеткой. Он сможет выключать и включать светильники и другие электроприборы через пульт радиоуправления. Несмотря на свою миниатюрность, этот радио выключатель обеспечивает работу с приборами, имеющими мощность до 3,5 кВт.

беспроводной выключатель с пультом

Выключатель COCO AWS-3500

Особенности радиовыключателей

Использование дистанционных радиовыключателей дает следующие преимущества:

  • при установке радио выключателя отсутствует необходимость в дополнительной проводке;
  • есть возможность объединения управления светильниками в одну систему освещения;
  • имеются большие удобства управления освещением людям с ограниченными возможностями;
  • существует возможность быстро смонтировать, демонтировать и модернизировать систему управления освещением;
  • повышаются электробезопасность и пожаробезопасность помещений.
  • Наряду с достоинствами радио выключатели имеют и свои недостатки:
  • высокая цена;
  • ограничение использование внутри дома;
  • влияние на линию связи находящихся вблизи металлических конструкций.

Особенности монтажа и эксплуатации

Монтаж радиовыключателей дистанционного включения выключения света включает в первую очередь монтаж его силового блока (радиореле, радио адаптера). Силовой блок можно устанавливать как вместо обычного выключателя, так и непосредственно перед светильником, который будет включаться и выключаться. Например, силовой блок можно установить в люстру.

Пример установки силового блока производства компании СОСО ACM-1000 в коробку обычного выключателя:

  1. Убедиться, что подключаемая нагрузка по мощности не превысит допустимую коммутируемую мощность силового блока (1000 Вт).
  2. Выключить сетевое электропитание.
  3. Установить силовой блок таким же образом как обычный выключатель.
  4. Подключить фазу сети к фазовой клемме (L) силового блока.
  5. Подключить нейтральный провод сети к нейтральной (N) клемме силового блока.
  6. Подключить нагрузку к выходным клеммам силового блока (OUT).
  7. Активировать режим обучения нажатием кнопки. Светодиод будет мигать.
  8. С пульта подать сигнал для запоминания кода передатчика в приемнике.
  9. При запоминании кода светодиод мигнет 2 раза.

выключатель с пультом управления

У радиовыключателей имеются преимущества и при их эксплуатации.

Со временем у жильцов дома возникает необходимость изменения интерьера. Например, надо перенести выключатель из одной комнаты в другую или изменить высоту расположения этого выключателя. При использовании радиовыключателей для такой модернизации системы освещения нет никаких препятствий, так как не надо менять проводку. Также решаются проблемы и при ремонте помещения. Радиовыключатели снимаются со стен, делается ремонт, а затем радио выключатели устанавливаются в необходимых местах.

Даже в случае изменения интерьера помещения иногда достаточно всего лишь сменить лицевую панель радиовыключателя на панель другого цвета.

Производители радио выключателей

Таблица 1 – Основные характеристики силовых блоков радио выключателей некоторых производителей

NNппКомпанияТипМощность, BтЧастота, МГцЦена, руб
1СОСО InternАСМ-100010004331390
2СОСО InternACM-3003004331890
3DeLumo1зона10008681700
4DeLUMO1 зона4008681900
5НоотехникаSL111-2002004331435
6НоотехникаSL111-3kвт30004333036

Таблица 2 – Основные характеристики пультов управления радио включателей.

NNп.п.КомпанияТипДальность, мЧастота, МГцЦена, руб.Каналы
1СОСО InternAWST-88003043314741
2СОСО InternAYCT-10230433134516(перен.)
3DeLumo1зона50086819001
3DeLumo3 зоны50086819003
5НоотехникаPU-1115043312281
5НоотехникаPU-3135043314353 (димер)

Рынок производителей радио выключателей не особенно обширен. В таблицах приведены основные характеристики некоторых силовых блоков (разные производители радио выключателей называют эти блоки также радио адаптерами или радиореле) и пультов управления. Для примера взяты три компании-производителя. В большинстве случаев пульты управления и силовые блоки радио выключателей продаются отдельно. В некоторых случаях компании «Ноотехника» и COCO Internаtonal создают для продажи набор, включающий как силовой блок, так и пульт управления.

Можно также отметить, что для радио выключателей, которые осуществляют регулировку яркости с использованием диммера, коммутируемая мощность, как правило, значительно меньше мощности при простом включении и включении освещения.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
