Обратка в системе отоплении холодная: что делать и почему холодная при горячей подаче? Поиск причины и способа устранения

Обратка в системе отоплении холодная: что делать и почему холодная при горячей подаче? Поиск причины и способа устранения

Когда речь заходит о системе отопления и возможных проблемах, связанных с ней, стоит прежде всего понимать, что она представляет собой. Во-первых, это сложная конструкция.

Она состоит из нескольких взаимосвязанных элементов, без которых осуществление отопительного процесса в квартире становится невозможным. Во-вторых, все эти элементы объединяются в контур.

В случаях, когда возникают проблемы с циркуляцией тепла по радиаторам, следует обратить внимание на моменты, которые могут в той или иной мере повлиять на этот процесс. Одним из таких моментов следует считать проблемы с процессом обратки.

Содержание

Что такое обратка в системе отопления

Как уже говорилось раннее, все элементы системы отопления замкнуты в контур, и ее работа циклична. То есть, из нагревательного элемента в батареи подается теплоноситель (горячая вода), которым наполняются приборы отопления с целью их нагрева и дальнейшей передачи тепла.

После этого значительно охлажденная вода возвращается в котел, чтобы вновь нагреться и повторить предыдущую последовательность.

Следовательно, под обраткой стоит подразумевать возвращение охлажденного теплоносителя обратно в нагревательный элемент.

Что вызывает проблемы с обраткой

Разумеется, в первую очередь следует рассмотреть, какие причины могут вызывать неполадки с обраткой.

К ним относится:

  • Плохой напор воды;
  • Неподходящий диаметр трубы (меньше установленной нормы), по которому подается вода;
  • Неправильный монтаж и установка труб;
  • Засор системы.

При обнаружении холодной обратки рекомендуют в первую очередь обращать внимание на напор воды внутри системы. Для того, чтобы обратка работала как надо, система должна быть устроена таким образом, чтобы вода беспрерывно циркулировала внутри контура.

При снижении скорости проталкивания воды теплоносители не смогут прогонять холодную воду вовремя. Это в свою очередь приведет к охлаждению батарей. Проблеме с недостаточным напором воды наиболее подвержены помещения на верхних этажах домов.

Вторая наиболее распространенная проблема заключается в засоре системы. К сожалению, чистки отопительных труб в многоэтажных домах проводятся намного реже, чем того требуют правила. Следовательно, внутри труб оседают осадки, которые со временем забивают контур, и являются причиной плохой проходимости воды, значительно снижая ее скорость.

Считается, наиболее проблематичная причина – плохой монтаж отопления. То есть, когда за установку и прокладку труб берется неопытный новичок, не имея необходимых знаний, всегда есть риск, что он может где-то напутать или выбрать элементы, которые не подходят друг другу по размеру. Вот почему, желательно обращаться за услугами к специалистам.

Варианты решения проблемы с обраткой

В зависимости от того, что является первопричиной возникновения неполадки, подбираются соответствующие методы по ее устранению. Например, если обратка плохо работает по причине недостаточного напора или скорости воды, рекомендуется приобрести специальный насос.

Его работа будет заключаться в проталкивании воды в систему с определенной силой, чтобы избежать застоя и обеспечить беспрерывное движение жидкости по батареям.

  • При засоренности труб можно воспользоваться специальными водными смесями, биопрепаратами или использовать пневмо-гидроудар.
  • В случае с биопрепаратами, они представляют собой использование особых микробов, которые запускаются в систему и способствуют расщеплению застоявшейся там накипи, осадкам и прочих отложений.
  • Их хорошо использовать для старых систем. Процесс очистки займет всего несколько дней. Касательно использования пневмо-гидроудара, он способствует пробивке накипи и шлаковых отложений, не повреждая при этом стенки труб.

Устранение воздушной пробки

Одной из самых распространенных и частых причин, объясняющей, почему батареи холодные, является наличие лишнего воздух в системе. Это в свою очередь препятствует беспрерывной циркуляции воды в системе.

Решается проблема довольно-таки легко, посредством удаления лишнего воздуха из системы.

  • Воздух можно выпустить, открыв кран Маевского. Если при его частичном открытии вы услышите шипение, то не сомневайтесь, проблема выявлена и вы на правильном пути.
  • Оставьте кран в открытом положении ровно до тех пор, пока не перестанет выходить воздух и не начнет вытекать теплоноситель.
  • Однако, не позволяйте вытечь огромному количеству воды, иначе, при ее недостаче возникнет другая проблема – недостаток давления внутри системы.

Если воздуха слишком много, за один раз выпустить его не удастся. Рекомендуют в таком случае открывать кран каждые пол часа или каждый час. При успешном завершении работы ваш радиатор станет горячим.

Однако, что остается делать тем, кто сталкивается с такой проблемой, как отсутствие вентиля на батарее? Например, на радиаторах старого образца такого крана нет. Тем не менее, даже из такой ситуации можно найти выход. Предлагают сделать следующее:

  1. Воздух можно устранить при помощи специальной соединительной муфты, которая находится на подводе теплоносителя к батарее.
  2. Ослабить заглушку на радиаторе, и тогда весь лишний воздух уйдет.

Полностью откручивать заглушку все же не стоит. Нужно понять, куда крутить вентиль. В случае если на муфте будет написано «л», откручивать ее нужно будет в правую сторону.

Не нужно прикладывать слишком много сил, чтобы не повредить трубы. Когда дело будет сделано, и нужно будет закручивать муфту обратно, резьбу советуют обматывать паклей во избежание просачивания воды.

Последствия от проблем с обраткой

В данной статье уже упоминалось, что неполадки с обраткой необходимо устранять как можно скорее. Теперь предоставим вам список причин, которые объясняют, чем чревата медлительность в данном деле.

Однотрубное и двухтрубное подключение радиаторов отопления

Плюсы и минусы диагонального подключения радиаторов отопления надо знать, если при монтаже выбрана именно такая схема. Во многих случаях она оправдывает себя, а иногда малоэффективна. В первую очередь учитывают тип жилья: частный дом или квартира в многоэтажном здании.

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Однотрубное и двухтрубное подключение радиаторов отопления

Диагональная схема отличается особым подводом трубопровода к радиаторам

  1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
  2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
  3. Во время циркуляции теплоносителя по секциям образуется контур градиента.
  1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
  2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
  3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
  4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
  5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.
Читать еще:  Регулировка яркости освещения комнаты

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Однотрубное и двухтрубное подключение радиаторов отопления

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

  • от нижней поверхности подоконника до верхней части секций 5-10 см;
  • от пола до нижней части секций 8-12 см;
  • от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

Однотрубное и двухтрубное подключение радиаторов отопления

Двухстороннее присоединение труб способствует повышению теплоотдачи по сравнению с односторонним подключением

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

Однотрубное и двухтрубное подключение радиаторов отопления

У открытого типа отопления циркуляция теплоносителя происходит самотеком

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Однотрубное и двухтрубное подключение радиаторов отопления

Принудительное отопление оснащено циркуляционным насосом

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Однотрубное и двухтрубное подключение радиаторов отопления

Если циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Однотрубное и двухтрубное подключение радиаторов отопления

Если циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Читать еще:  Способы регулировки напряжения в сети

Однотрубное и двухтрубное подключение радиаторов отопления

Однотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Однотрубное и двухтрубное подключение радиаторов отопления

Для квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Однотрубное и двухтрубное подключение радиаторов отопления

Технология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

  1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
  2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
  3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

  • для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
  • оптимально отдать предпочтение диагонали, если разводка двухтрубная;
  • подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

Подключение радиаторов отопления

Комфорт и уют в помещениях зависит от созданного в них микроклимата. В холодное время года в его формировании участвуют радиаторы, вернее целая система отопления квартиры или дома. Мы расскажем о правильном подключении радиаторов отопления. Показать схемы подключения, виды, типы и попытаться выбрать самое эффективное подключение.

Ответы на эти вопросы необходимо получить до начала процесса монтажа, потому что переделывать всегда сложнее, чем делать. Вам интересно, или с нижним, чем они отличаются? Давайте разберемся в этом вопросе, чтобы не возникло проблем при эксплуатации.

Основные схемы подключения

  • Диагональное подключение
  • Боковое подключение
  • Нижнее подключение
  • Подключение при однотрубной системе
  • Подключение при двухтрубной системе
  • Обвязка радиаторов отопления

Вы выбрали для своих помещений стальные радиаторы. Мастера разработали схему, предложив один из способов подключения оборудования. Это важный момент. От выбранного варианта подачи теплоносителя зависит, как будут нагреваться радиаторы и поддерживаться микроклимат.

Лучший радиатор 2020 года

Основные схемы подключения радиаторов

Количество тепла, которое начнет давать ваш прибор отопления, встроенный в общую систему, не в последнюю очередь зависит от предложенной схемы установки. Существует три основных варианта монтажа подающего и отводящего патрубков: диагональный, боковой и нижний.

Диагональное подключение радиатора отопления

Данный тип подключения стального радиатора отопления считается максимальным по эффективности теплоотдачи. При такой установке достигается равномерное распределение теплоносителя и оптимальный температурный градиент. Предпочитают диагональные (перекрестные) при установке длинных секционных радиаторов (число секций от 12 и более) а также при обогреве больших площадей или когда надо выжать из радиатора максимум теплоотдачи. Часто бывает что у клиента есть определенная ниша под радиатор, а таких размеров недостаточно для обогрева помещения, тогда можно пробовать для повышения эффективности диагональное подключения радиаторов.

В диагональной схеме подающий теплоноситель трубопровод монтируется к верхнему патрубку одной стороны радиатора, а к нижнему подходит отводящий трубопровод с другой стороны устанавливаемого оборудования, по диагонали. Или наоборот.

Диагональное подключение радиаторов №2

Диагональное подключение радиаторов №3

Диагональное подключение радиаторов №4

Диагональное подключение радиаторов №5

Боковое подключение радиатора отопления

Это наиболее часто встречающийся вариант монтажа в городских в квартирах, потому что вертикальные контуры подачи и обратки (стояки), всегда проложены по единой системе.

  • При секционных моделях число секций батареи не превышает 12-ть.
  • Трубы идут от этажа к этажу в одном месте.

Схема бокового одностороннего подключения батареи отопления проста и предельно понятна: подающая труба монтируется к верхнему патрубку, а обратная — к нижнему. Подведение и обратка расположены на одной стороне оборудования. Такая схема энергетически эффективна и эстетически приемлема. Единственное что батарея не должна превышать 12 секций, или 1000 мм. Также есть еще разновидность седельного подключения — это когда подключение боковое но снизу (снизу по бокам).

Схема бокового подключения радиатора №3

Схема бокового подключения стального радиатора

Схема бокового подключения биметаллического радиатора №2

Схема бокового подключения биметаллического радиатора №3

Схема бокового подключения радиатора №4

Нижнее подключение радиаторов отопления

Третий вариант — нижнее подключение радиаторов отопления, которое теоретически относится к схемам одностороннего монтажа. Отличительная особенность этого типа в сравнении с боковым – запрет на перемену мест подводящего и обратного патрубка. Используется в новостройках, трубопровод подводится на прямую к каждому радиатору отопления, от рспределительного отопительного щитка в корридоре.

Нижнее подключение радиаторов

Нижнее подключение радиаторов №2

Нижнее подключение радиаторов №3

Нижнее подключение радиаторов №4

В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления. Обвязка стального радиатора и возможность самостоятельной установки оборудования.

Информация по теме: Обвязка стального радиатора | Радиаторные комплекты для нижнего подключения |

Подключение радиаторов отопления при однотрубной системе

При однотрубной системе подача теплоносителя в радиатор и обратка возвращается в один и тот же контур, и потом последовательно теплоноситель проходит по всем радиаторам в одном контуре. Такую систему еще называют последовательной, последовательное подключение радиатора. Недостаток такой схемы, что последние радиаторы будут самые менее теплые. Данную систему обязательно надо отбалансировать с помощью преднастройки в клапанах.

Читать еще:  Регулировка тока в зарядном устройстве на одном тиристоре

Подключение радиаторов при однотрубной системе

Подключение радиаторов при однотрубной системе №2

Подключение радиаторов при однотрубной системе №3

Подключение радиаторов при однотрубной системе №4

Схема практически изжила себя, осталась более менее в частных домах, так как она менее затратна и легка в инсталяции.

Подключение радиаторов отопления при двухтрубной системе

Двухтрубная система отопления для радиаторов в данный момент самая распространенная, так как позволяет вести учет тепла каждого отдельного пользователя. На примере новостройки, есть общий стояк, а от него уже расходятся контура по всем квартирам. Каждый из пользователей может сам управлять подачей отопления в своем жилище. Применяется во всех новых домах и новостройках.

Грамотное решения вопроса, как правильно провести установку стального радиатора с нижним подключением, боковым или радиальным, обеспечивает еще и правильный выбор радиаторной арматуры. Она определяется мастером в соответствии с купленной моделью.

  • Потребители получили сегодня широчайший выбор вариантов вплоть до совершенно экзотических.
  • Ориентироваться при подключении приходится и на особенности самого радиатора.
  • От них, а не только от варианта монтажа, будет зависеть выбор .

Отопление – вид коммуникации, который имеет повышенные риски в эксплуатации. Никому не интересно мерзнуть в стужу, но еще менее привлекательным выглядит залив своей квартиры и соседей. Рекомендуем 10 раз подумать, прежде чем предпринимать самостоятельные действия по монтажу стальных радиаторов в квартирах и домах. Так как вариантов есть много, рпавильных и не правильных. Но главное, чтобы все это делал проверенный специалист. Обращайтесь к профессионалам Киевской Tепловой Компании. Предлагаем комплексное и гарантированное обслуживание в сфере водоснабжения, отопления, канализации.

Схемы подключения радиаторов к системе отопления

Схемы подключения радиаторов к системе отопления

Важным вопросом при монтаже отопления в доме является выбор схемы подключения радиаторов. Приняв правильное решение, вы оптимизируете расходы на отопление, как при монтаже, так и при эксплуатации оборудования. Важно, чтобы схема подключения радиаторов была правильно подобрана к вашей системе отопления дома.

Схемы подключения радиаторов к системе отопления

Нижнее подключение радиаторов

При таком подключении подающая труба, как и обратная, входят в нижние заглушки батареи. Теплоноситель имеет приоритетное направление движения вдоль нижнего коллектора. Дополнительный теплообмен осуществляется за счет того, что нагретый теплоноситель поднимается по радиатору вверх. Такая схема является самой малозатратной по материалам, и её удобно выполнять даже при производстве работ своими руками в «одни руки».

Схемы подключения радиаторов к системе отопления

Наиболее часто такая схема применяется при устройстве однотрубной системы отопления, она позволяет незаметно пустить трубу, а при укладке основной трубы в пол, оставить на виду только короткие патрубки для подключения батареи.

Одним существенным недостатком такого подключения радиаторов является пониженная эффективность теплообмена по сравнению с диагональным подключением на двухтрубной системе. Разница составляет порядка 12–15%.

Схемы подключения радиаторов к системе отопления

Однако следует отметить, что при устройстве отопления в небольшом доме при малом бюджете, в том числе на отопление, использование этой схемы оправдано, и в дальнейшем вы никогда не задумаетесь об этих процентах. Схема надежна, проверена временем и служит верой и правдой не одному поколению владельцев частных домов.

На наш взгляд схема не приемлема при работе отопления без насоса. Ещё одной её особенностью следует отметить необходимость выполнения на однотрубной системе «тормозов» под радиатором, участков заужения диаметра основной трубы между двумя точками врезки. Это заужение позволяет перенаправить поток теплоносителя через радиатор, а не мимо. Однако, как уже говорилось, не следует пользоваться подобной схемой при значительной длине трубопровода системы отопления.

Схемы подключения радиаторов к системе отопления

Возможно использование подобной схемы и при двухтрубной разводке, однако здесь схема подключения теряет достоинства при сохранении недостатков.

Диагональное подключение на двухтрубную систему

Самой правильной с точки зрения теплообмена является отопление, выполненное в двухтрубном исполнении, при диагональном подключении радиаторов. Подающая труба подключается к верхней пробке, а обратная — к нижней, с противоположной стороны. Такая система принимается в расчетах за 100% эффективности. Но среди прочих это более затратная по материалам и времени исполнения система.

Схемы подключения радиаторов к системе отопления

При диагональном подключении горячий теплоноситель на входе в радиатор и по верхнему коллектору встречается с уже подогретым в нижних частях радиатора воздухом помещения и подогревает его до более высокой температуры. Таким образом, тепло переданное от теплоносителя (воды) воздуху в доме используется с наибольшей эффективностью.

Схемы подключения радиаторов к системе отопления

Незначительным недостатком этой системы подключения, как и оговоренных выше, будет невозможность добавления дополнительных секций без резки труб и их переварки. Однако при тщательном расчете количества радиаторов на стадии проектирования системы этот недостаток можно не учитывать.

Диагональное подсоединение прекрасно показало себя при работе с принудительной циркуляцией и с самоциркуляцией. В системах, работающих на естественной циркуляции, диагональная разводка дает возможность отказаться от установки терморегулирующих кранов, что уменьшает гидравлическое сопротивление системы трубопроводов и положительно сказывается на работе системы. Правда в настоящее время выпускаются радиаторные краны с минимальным сопротивлением, и мы рекомендуем их устанавливать для удобства обслуживания.

Схемы подключения радиаторов к системе отопления

Безусловно, диагональное подключение батарей отопления является наиболее желательным, однако не всегда это однозначно возможно.

Подключение по диагонали для однотрубной разводки

Таким способом подключения пытаются уйти от тех 12–15% снижения эффективности теплообмена при нижней разводке. Подключение происходит в верхнюю пробку радиатора и в противоположную нижнюю при сохранении последовательности подключения батарей в контуре.

Схемы подключения радиаторов к системе отопления

Использование диагонального подключения радиаторов на однотрубной системе не дает тех преимуществ, которые оно имеет при выполнении на двухтрубной разводке. По контуру существенно увеличивается перекос по теплоотдаче и температуре теплоносителя. Фактически в первых теплообменниках сбрасывается большая часть тепла. Даже наличие байпаса уже не исправит ситуацию.

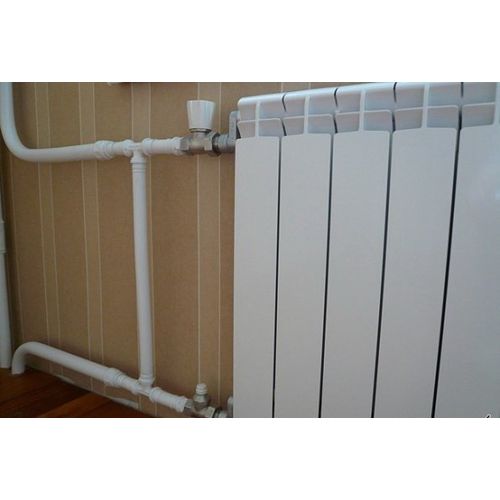

Одностороннее подключение

Является достойной альтернативой диагональному подключению и имеет свои особенности. Подающая труба входит в верхнюю пробку радиатора, а обратная — в нижнюю с той же стороны. Эффективность такого подключения по сравнению с диагональным ниже на 2–7%.

Схемы подключения радиаторов к системе отопления

1. Двухтрубная разводка. 2. Однотрубная разводка

Схемы подключения радиаторов к системе отопления

Схемы подключения радиаторов к системе отопления

Такое подключение часто применяется в системах отопления со стояками, идущими с одного этажа на другой. Многие применяют его, когда нет возможности установить должное количество секций батареи уже при первичном монтаже, и предполагается в дальнейшем наращивать их количество. Односторонне подсоединение позволяет в любой момент, при наличии запорной арматуры, добавить некоторое количество секций.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
