Электросхема дрели с регулятором оборотов и реверсом

Электросхема дрели с регулятором оборотов и реверсом

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Главное отличие дрелей заключается в наличии у ИЭ 1511 БЭ ударной функции, что дает возможность работать не только с деревом или сталью, но и с бетоном (есть специальный переключатель «сверление/сверление с ударом»). При сверлении нескольких одинаковых отверстий с помощью ИЭ 1511 БЭ может оказаться полезной клавиша фиксации частоты вращения.

Виды схем подключения кнопки дрели

При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.

ТИП ИНСТРУМЕНТА: бытовой.

ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.

ТИП ПАТРОНА: трехкулачковый.

ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.

ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).

Читать еще:  Nled 425 не работает плавная регулировка яркости

Виды схем подключения кнопки дрели

Виды схем подключения кнопки дрели с фото

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

  • 1 Диагностика поломки
  • 2 Обычная кнопка вкл/выкл
  • 3 Кнопка включения с реверсом/регулятором оборотов

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Ремонт дрели своими руками

Ремонт дрели своими руками

При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести:

  • выход из строя элементов двигателя (статор, якорь);
  • износ щеток или их обгорание;
  • поломка регулятора и реверсного переключателя;
  • износ опорных подшипников;
  • некачественный зажим в патроне инструмента.

Ремонт дрели своими руками

Устройство дрели (простейшая китайская электродрель):

1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор.

Ремонт дрели своими руками

Устройство электродрели: 1 — статор, 2 — обмотка статора (вторая обмотка под ротором), 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов.

Замена щеток.

Самый распространенный вид поломки, это износ щеток двигателя, замену которых можно произвести самостоятельно в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Щетки продаются во всех нормальных магазинах электроинструмента, и часто к новой электродрели прилагается дополнительная пара щеток.

Ремонт дрели своими руками

Не стоит ждать, пока щетки износятся до минимального размера. Это чревато тем, что между щеткой и коллекторными пластинами увеличивается зазор. Как следствие происходит повышенное искрообразование, коллекторные пластины сильно нагреются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.

Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Второй способ определения, это хаотичное «дергание» дрели во время работы.

Сетевой шнур.

Шнур проверяется омметром, один щуп подключается к контакту сетевой вилки, другой к жиле шнура. Отсутствие сопротивления указывает на обрыв. В этом случае ремонт дрели сводится к замене сетевого провода.

Диагностика электродвигателя.

На второе место, по числу поломок дрели, можно поставить неисправность элементов двигателя и чаще всего якоря. Выход из строя якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Производители с мировым именем применяют дорогой моточный провод с двойной изоляцией термостойким лаком, что в разы повышает надежность двигателей. Соответственно в дешевых моделях качество изоляции моточного провода оставляет желать лучшего. Неправильная эксплуатация сводится к частым перегрузкам дрели или продолжительной работе, без перерывов для остывания двигателя. Ремонт дрели своими руками перемоткой якоря или статора, в этом случае без специальных приспособлений невозможен. Только замена элемента полностью (исключительно опытные ремонтники смогут произвести перемотку якоря или статора своими руками).

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Заменить неисправный элемент и установить двигатель на место.

Определить неисправность якоря можно по характерному запаху, увеличению искрообразования, при этом искры имеют круговое движение по направлению движения якоря. Ярко выраженные «подгоревшие» обмотки можно увидеть при визуальном осмотре. Но если мощность двигателя упала, но нет вышеописанных признаков, то следует прибегнуть к помощи измерительных приборов — омметра и мегомметра.

Обмотки (статора и якоря) подвержены только трем повреждениям — межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки. Пробой на корпус определяется довольно просто, достаточно щупами мегомметра прикоснуться к любому выходу обмотки и магнитопроводу. Сопротивление более 500 Мом указывает на отсутствие пробоя. Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.

Межвитковой пробой якоря определить достаточно сложно, если, конечно, он не виден визуально. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Читать еще:  Как правильно отрегулировать давление воды в квартире

Нередко межвитковое замыкание обнаруживается на видимых участках провода или шинки якоря: витки могут быть погнуты, смяты (т.е. прижаты друг к другу), либо между ними могут быть какие либо токопроводящие частицы. Если так, то необходимо устранить эти замыкания, путём исправления помятостей шинки или извлечения инородных тел, соответственно. Также, замыкание может быть обнаружено между соседними пластинками коллектора.

Определить обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и постепенно поворачивать якорь. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

Регулятор оборотов и реверс.

Присутствие напряжения на входных клеммах кнопки включения и отсутствие на выходных указывает на неисправности контактов или компонентов схемы регулятора оборотов. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Визуальный осмотр клемм позволит судить об их работоспособности. Почерневшие клеммы очищаются от нагара спиртом или мелкой наждачной бумагой. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Регулятор оборотов выполнен на подложке и полностью залит изоляционным компаундом, поэтому ремонту не подлежит. Еще одна характерная неисправность кнопки это стирание рабочего слоя под ползунком реостата. Самый простой выход — замена кнопки целиком.

Ремонт кнопки дрели своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным поднятием крышки изначально и желательной зарисовкой расположения контактов и пружинок.

Устройство реверса (если располагается не в корпусе кнопки) имеет свои перекидные контакты, поэтому так же подвержено пропаданию контакта. Механизм разборки и чистки такой же, как и кнопки.

При покупке нового регулятора оборотов, следует убедиться, что он рассчитан на мощность дрели, так при мощности дрели 750Вт, регулятор должен быть рассчитан на ток более 3,4А (750Вт/220В=3,4А). И кстати, регулятор у дрели на фото неродной, а чтобы он влез в корпус, была срезана нижняя часть курка.

Ремонт дрели своими руками

Нижняя часть курка срезана

Схема подключения проводов, и в частности схема подключения кнопки дрели, в разных моделях может отличаться. Самая простая схема, и лучше всего демонстрирующая принцип работы, следующая. Один повод из шнура питания подключается к регулятору оборотов.

Ремонт дрели своими руками

Электрическая схема дрели. «рег. обор.» — регулятор оборотов электродрели, «1-я ст.обм.» — первая статорная обмотка, «2-я ст.обм.» — вторая статорная обмотка, «1-я щет.» — первая щетка, «2-я щет.» — вторая щетка.

Чтобы не путаться, важно понять, что регулятор оборотов и устройство управления реверсом — это две разные детали, которые часто имеют разные корпуса.

Ремонт дрели своими руками

Регулятор оборотов и реверс находятся в отдельных корпусах. На фото видно, что к регулятору оборотов подключено только два провода.

Единственный провод выходящий из регулятора оборотов подключается к началу первой обмотки статора. Если бы не было устройства реверса, конец первой обмотки соединялся бы с одной из щеток ротора, а вторая щетка ротора соединялась бы с началом второй обмотки статора. Конец второй обмотки статора ведет ко второму проводу шнура питания. Вот и вся схема.

Изменение направления вращения ротора происходит, когда конец первой обмотки статора подключается не к первой, а ко второй щетке, при этом первая щетка подключается к началу второй обмотки статора.

Ремонт дрели своими руками

Схема реверса дрели

В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри.

Ремонт дрели своими руками

Схема на реверсе электродрели (на фото реверс отсоединен от регулятора оборотов)

Ремонт дрели своими руками

Схема подключения реверса электродрели

Черные провода ведут к щеткам ротора (5-й контакт пусть будет первая щетка, а 6-й контакт пусть будет вторая щетка), серые — к концу первой обмотки статора (пусть будет 4-й контакт) и началу второй (пусть будет 7-й контакт). При положении переключателя изображенном на фото, замкнуты конец первой обмотки статора с первой щеткой ротора (4-й с 5-м), и начало второй обмотки статора со второй щеткой ротора (7-й с 6-м). При переключении реверса во второе положение, соединяются 4-й с 6-м, и 7-й с 5-м.

Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и подключение к регулятору обоих проводов идущих от розетки. Схема на рисунке ниже, для лучшего понимания, чуть упрощена: нет устройства реверса, ещё не показаны обмотки статора, к которым и подключаются провода от регулятора (см. схемы выше).

Ремонт дрели своими руками

Схема подключения кнопки (регулятора оборотов) дрели.

В случае электродрели изображенной на фото, используется только два нижних контакта: крайний левый и крайний правый. Конденсатора нет, а второй провод сетевого шнура подключается прямо к статорной обмотке.

Ремонт дрели своими руками

Подключение кнопки электродрели

О принципе работы регулятора оборотов читайте в статье устройство дрели.

Редуктор.

Наличие посторонних звуков, скрежета и подклинивания патрона говорит о неисправности редуктора или механизма переключения передач, если он есть. В этом случае необходимо осмотреть все шестерни и подшипники. Если обнаружены изношенные шлицы или сломанные зубья на шестернях, то необходима полная замена этих элементов.

Подшипники проверяются на пригодность после съема их с оси якоря или корпуса дрели, при помощи специальных съемников. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Неравномерные проскакивания обоймы или «шелест», при прокручивании, говорят о необходимости замены подшипника. Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Замена патрона дрели.

Патрон подвержен износу, а именно зажимные «губки», из-за попадания в него грязи и абразивных остатков стройматериалов. Если патрон подлежит замене, необходимо открутить винт фиксатор внутри патрона (левая резьба) и открутить его с вала.

В заключении хочется добавить: при сборке дрели после её ремонта, следите, чтобы провода не оказались зажаты верхней крышкой. Если всё будет в порядке, две половинки схлопнуться без зазора. В противном случае, при затягивании шурупов провода может сплющить или перекусить.

Регулятор оборотов для электроинструмента своими руками

Как правило, бюджетные модели электроинструмента, будь то болгарок, дрелей, различных пил, наждаков не оснащены регулятором оборотов и плавным пуском, это удешевляет конструкцию, но делает обращение с инструментов неудобным в некоторых случаях, к тому же сокращает срок его службы. Резкий старт приводит, во-первых, к высокому пусковому току, превышающему номинальный в несколько раз, и хоть этот переходный процесс длится совсем недолго, он отрицательно сказывается на жизни обмоток двигателя, щёток. А во-вторых, попросту сильный рывок при старте создаёт чрезмерную нагрузку на механическую часть инструмента, редуктор, снижая срок службы. Выходом может послужить самодельный универсальный регулятор оборотов, который обеспечит к тому же и плавный пуск. Если смонтировать его в виде отдельной розетки-переноски, то можно использовать с любым инструментом мощностью до 3-х кВт. Для сборки такого устройства не понадобится каких-либо сложных схем — всё обойдётся буквально 5-ю детальками, которые необходимо собрать в соответствии со схемой:

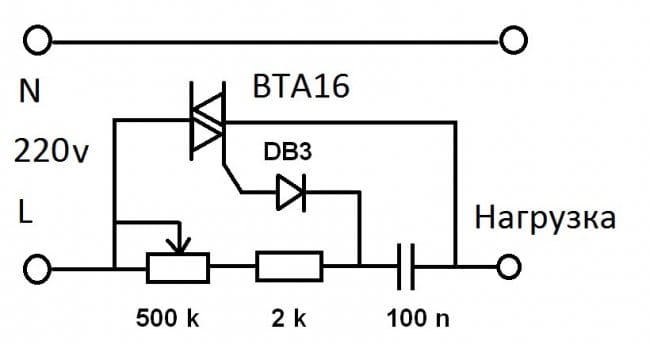

Главным элементом схемы является силовой симистор — именно через него будет протекать ведь ток, потребляемый инструментом. Поэтому здесь важно использовать мощный симистор, например, распространённый BTA16-600, рассчитанный на ток в 16А и максимальное напряжение в 600В. Ток в 16А, при напряжении в 220В, будет соответствовать мощности примерно 3,5 кВт, однако для данного симистора это самый максимум — лучше оставить запас и не подключать потребители свыше 2 кВт. Для использования с более мощными приборами стоит подыскать симистор на ток в 20-30А, но с другой стороны, инструмент свыше 2 кВт используется не так уж и часто. В процессе работы симистор может довольно значительно нагреваться, неспроста он выпускает в корпусе ТО-220 и имеет фланец для крепления радиатора. Пренебрегать этим не стоит и после сборки схемы симистор нужно установить хотя бы на небольшой радиатор. Внешний вид симистора:

Читать еще:  Икеа настольная лампа с регулировкой яркости

Регулятор оборотов для электроинструмента своими руками

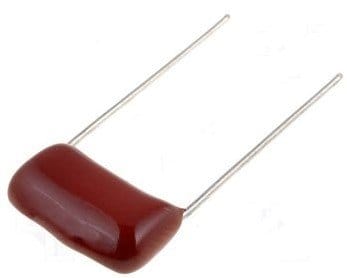

Также для сборки схемы потребуется несколько пассивных элементов. Среди них — плёночный конденсатор ёмкостью 100 нФ (он же 0,1 мкФ), который обязательно должен быть рассчитан на напряжение в диапазоне 400..630В. Возможный внешний вид такого конденсатора:

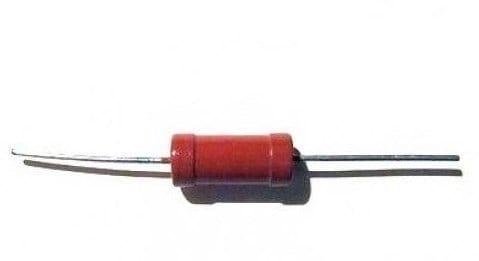

Понадобится обычный постоянный резистор сопротивлением 2 кОм, лучше всего взять мощностью 1-2Вт. На фото ниже представлен отечественный резистор.

Ещё один необходимый компонент — динистор, его второе название «диак», потребуется тот, что имеет маркировку «DB3», данный динистор очень распространён и продаётся в любом магазине радиодеталей. Имеет похожий на резистор корпус:

Для осуществления регулировки понадобится переменный резистор, вращением которого и будет регулироваться мощность электроприбора. Переменные резисторы могут иметь разную характеристику (зависимость сопротивления от угла поворота), в аудиотехнике часто используются логарифмические, здесь же необходим самый простой — линейный. Для импортных переменных резисторов эта характеристика соответствует букве «В» в начале маркировки. Сопротивление переменного резистора должно быть 500 кОм. Возможный внешний вид элемента представлен ниже.

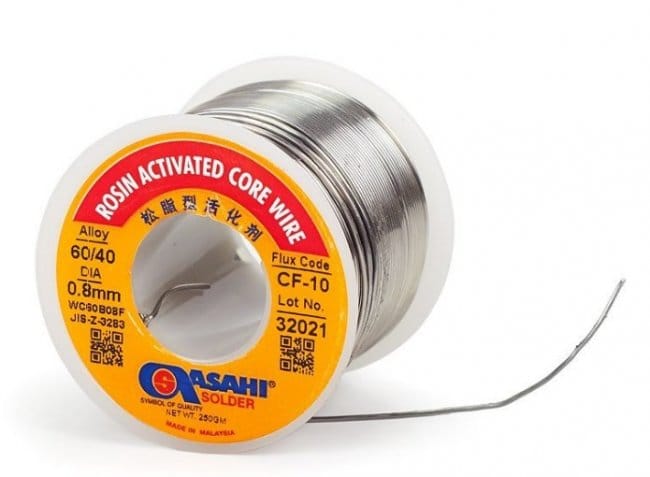

Когда все элементы собраны, можно приступать к сборке. Собрать все элементы проще всего на небольшой печатной плате, это обеспечит их надёжную фиксацию и хороший электрический контакт. Все силовые дорожки, от входа схемы и до выхода через тиристор должны быть максимально широкими, дополнительно их можно усилить, проложив сверху припоя или напаяв отрезки медной проволоки 1-1,5 мм в диаметре, это позволит избежать потерь на проводниках платы. Саму плату можно сделать с помощью лакового маркера либо простого лака для ногтей, подойдёт также и цапон-лак. Берётся острый предмет вроде зубочистики и на медной поверхности текстолита рисуются дорожки и пятачки для установки деталей, для удобства предварительно рисунок дорожек можно начертить карандашом. Переменный резистор можно установить на плату, а можно и вывести на проводах, в зависимости от дальнейшего места установки платы. После этого плата травится, для кого-то удобнее раствор перекиси водорода и лимонной кислоты с солью, и кто-то предпочитает травление в хлорном железе — более подробно о способах изготовления плат можно в интернете. Затем нужно просверлить отверстия под выводы элементов и произвести пайку — при это следует обращать внимание на распиновку симистора, полярность динистора. Для пайки используется стандартный припой ПОС-61.

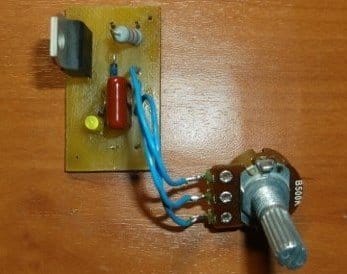

Переменный резистор имеет три контакта, два соседних из которых замыкаются — от того, с какой из сторон контакты будут замкнуты, будет зависеть, в какую сторону обороты будут увеличиться, а в какую уменьшаться. После сборки платы должна получится конструкция следующего вида:

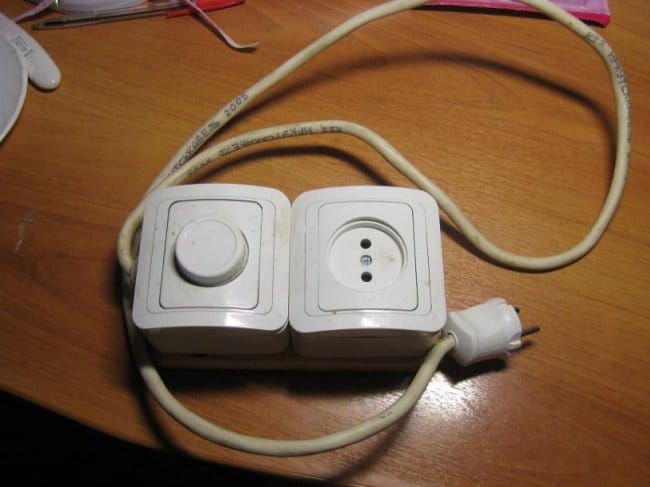

В таком виде плату уже можно встроить, например, в корпус какого-либо электроинструмента, требующего регулировки. Другой, более универсальный вариант — использовать регулятор в составе розетки-переноски, как показано на фото ниже. Удлинитель имеет на конце два блока — обычную розетку и корпус диммера, внутри которого спрятана плата, выход платы подсоединяется к контактам розетки. Таким образом, получился универсальный регулятор, который подойдёт к любым коллекторным двигателям, различным нагревателям и осветительным приборам. Удачной сборки!

Схема регулятора оборотов для шуруповерта

В этой статье мы рассмотрим устройство шуруповерта. Уделим особое внимание таким ответственным деталям в конструкции, как регулятор оборотов шуруповерта. Кроме того, разберемся, как устроен регулятор усилия шуруповерта. Подробно опишем процесс изготовления регулятора оборотов своими руками, а также ознакомимся с такой функцией шуруповерта, как автоматическая регулировка оборотов.

Регулятор оборотов шуруповерта

Электрический шуруповерт работает либо от сети 220 В, либо от аккумуляторной батареи. Его мощность зависит от величины напряжения аккумулятора. Скорость вращения шуруповерта начинается от 15 000 об/мин. Кроме того, шуруповерт, который работает от сети, имеет 2 скорости вращения: более медленную для вкручивания, более высокую для сверления. Внутри кнопки подачи питания располагается регулятор оборотов. Довольно миниатюрный размер этого узла инструмента достигается при помощи микропленочной технологии. Его основной деталью является симистор. Принцип работы регулятора следующий:

  • При включении кнопки на управляющий электрод симистора подается переменный ток, имеющий синусоидальную фазу.
  • Происходит открытие симистора, ток начинает проходить через нагрузку.

Время срабатывания симистора зависит от амплитуды управляющего напряжения. Чем больше амплитуда, тем раньше происходит срабатывание симистора. Величина амплитуды задается при помощи переменного резистора, соединенного с кнопкой пуска. Схема подключения кнопки отличается в разных моделях. К регулятору оборотов возможно подключение конденсатора.

Зачастую в нынешних экономических условиях не всегда покупатель может себе позволить полноценный дорогой шуруповерт от именитых фирм. В более дешевых моделях такой функции может и не быть. Но это не повод отчаиваться. Регулятор оборотов можно собрать самостоятельно, о чем мы и поговорим ниже.

Регулятор оборотов шуруповерта собирается на основе ШИМ – контроллера и ключевого многоканального полевого транзистора. Управление работой этого узла инструмента осуществляет резистор. Его положение зависит от давления на кнопку пуска шуруповерта.

Направление вращения рабочего органа меняется путем смены полюсов напряжения, которое подается на щетки двигателя. Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса.

Собрать такой регулятор возможно своими руками. Как это сделать, мы рассмотрим ниже.

Схема элементов, входящих в состав регулятора оборотов, представлена на рисунке ниже.

Схема

ШИМ-регулятор

В данном случае используется микросхема сдвоенного компаратора LM 393. Здесь первый компаратор работает как генератор пилообразного напряжения, на втором выполнена ШИМ. Сигналом управления для ШИМ служит падение напряжения на контактах двигателя. Если говорить упрощенно, то на схеме электродвигатель выглядит как активное и индуктивное сопротивления, соединенные последовательно между собой. При изменении нагрузки изменяется соотношение этих сопротивлений соответственно, регулятор же контролирует это и меняет заполнение ШИМ, тем самым стабилизируя обороты.

В качестве источника питания для ШИМ следует использовать электронный трансформатор. Он представляет собой полумостовой преобразователь напряжения из 220 в 12 В, который используется для питания галогеновых ламп освещения. Его размеры сопоставимы с размерами спичечного коробка. Цена колеблется в пределах 2–3 у. е. К нему необходимо добавить выпрямитель на выход (это четыре диода, к примеру, КД 213), а также конденсатор емкостью в несколько тысяч микрофарад на 25 вольт. Все это будет составлять импульсный источник питания с постоянным напряжением на выходе.

Отдельно стоит поговорить об изготовлении печатной платы для регулятора. Для ее изготовления необходим лист фотобумаги, лазерный принтер. Сначала необходимо напечатать рисунок на фотобумаге с помощью лазерного принтера, затем перенести его на заготовку платы с помощью нагретого утюга. Заготовка платы с прилепившейся бумагой ложится в емкость и подставляется под струю горячей воды. Это делается для того, чтобы желатиновый слой фотобумаги набух, и она отлепилась от платы. Оставшийся рисунок на плате протравливается хлорным железом.

Регулятор усилия шуруповерта

Регулятор усилия представляет собой муфту, ограничивающую усилие при вращении патрона. Она выполнена в виде вращающегося пластикового барабана. Величина ее затяжки регулируется с помощью цифровой шкалы, размещенной по окружности барабана. Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез.

Эта функция будет необходима при работе с материалом изделий различной степени твердости, поскольку при работе с мягким материалом тело самореза будет легко утапливаться в нем, слишком высокая твердость материала будет способствовать нарушению геометрии шурупа, особенно если он небольших размеров. Трещотка, как еще называют регулятор, предотвращает срезание шлицев у саморезов, а также износ насадок шуруповерта. Затягивать регулировочное кольцо следует поэтапно начиная с самого небольшого усилия. В тех шуруповертах, в которых возможно производить сверление, последняя пиктограмма на кольце будет в виде сверла. В этой позиции достигается максимальный крутящий момент.

Электронная регулировка частоты вращения шуруповерта

Регулировать скорость вращения насадки шуруповерта возможно механически или автоматически. Автоматическая регулировка оборотов происходит при помощи процессора. Задать нужные параметры работы можно при помощи тумблера выбора скорости. Он расположен сверху корпуса. Во многих моделях регулировка оборотов реализована через кнопку пуска. Чем сильнее давление пальца на нее, тем выше будут обороты.

Прочитав эту статью, вы получили информацию о том, как собрать регулятор оборотов шуруповерта своими руками, ознакомились с конструкцией регулятора усилия, разобрались с функцией электронной регулировки инструмента. Надеемся, статья была вам полезной.
